Keittiökalusteteollisuudessa ja kaupassa on jo yli vuosikymmenen ajan käytetty menestyksekkäästi ja kestävästi ilman CNC-ohjausta kulmien loveamiseen.
CNC-jyrsinkoneelta vaaditaan erittäin korkeaa toisto- ja karan pyörimistarkkuutta. Lisäksi tarvitaan erittäin tarkkaa asetusta. Kaikki tämä ei ole tarpeen MZ 02 90F -leikkuulaitteen avulla.
Jos CNC-koneella ei ole mahdollista tehdä kairanporausta työkalupaikkojen puutteen vuoksi, lovi voi pitää CNC-jyrsinkoneen kuljettajan kiireisenä.
Syvyysrajoitinta käytetään estämään vastakkaisen puolen repeämät.
Työnkulku on yksinkertainen ja nopeasti opittavissa muutaman koejyrsinnän jälkeen.
Sisäkulman molemmat sivut työstetään yhdellä iskulla ilman CNC-työstöä.

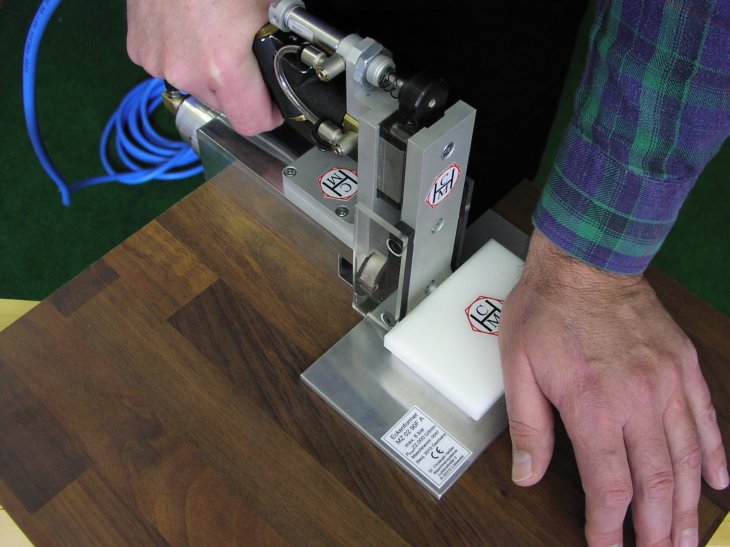

Toinen käsi tarttuu kahvaan, toinen nojaa valkoiseen etutukeen.
Pitkän pysäytyskotelon avulla leikkuulaite on tukevasti sijoitettu sisäkulmaan.
MZ 02 90 F A lovityökalu työnnetään sisäkulmaan kulman loven tekemiseksi.
Kulmien jyrsintään tarkoitettu kone on kapea ja erittäin kestävä. Todistettu vuosien teollisuuskäytössä.
Jäljityspysäytin ympäröi moottoria ja jyrsintä. Tämä tarkoittaa, että lovi voidaan tehdä tarkemmin ilman CNC-ohjausta kuin CNC-jyrsimellä.
Kulmien osoittaminen koneenrakennuksen lineaaristen ohjainten tarkkuudella.
MZ 02 90 F A -leikkuukone on itsenäinen laite, jossa on integroitu moottori. Se voi siis toimia ilman CNC-ohjausta.
Tarkat lovet sisäkulmissa ilman CNC:tä
Keittiökalusteteollisuudessa ja kaupassa on jo yli vuosikymmenen ajan käytetty menestyksekkäästi ja kestävästi ilman CNC-ohjausta kulmien loveamiseen.
Leikkaus ilman CNC:tä, jossa on leikkuri MZ 02 90F A
2.910,00 € ilman arvonlisäveroa. Lisää ostoskoriin
Kaiken kulman tasajyrsin on tasajyrsin puisille huonekalujen osille, joiden reunat on liimattu. Kulmissa olevat ulkonevat reunat työstetään uudelleen ja poistetaan tasaisesti. Tasajyrsin puisten huonekalujen osien liimattuja reunoja varten: MZ 100 160V. 830,00 € ilman arvonlisäveroa.

Leikkaus ilman CNC:tä, jossa on leikkuri MZ 02 90F A

2.910,00 € ilman arvonlisäveroa.

excl. 19% VAT plus. Toimituskulut

Der Ausklinker MZ 02 90F A fräst in Ecken die Rundung aus. Die Rundung wird entfernt und die Innenecke ausgespitzt. Der Ausklinker erzeugt eine scharfkantige Innenecke. Sehr hohe Genauigkeit, Diamantfräser. Standard-Hub 60mm. Ausklinken ohne CNC-Fräse. Solide, langlebige Qualität. Referenzen siehe https://c-hessler.de/referenzen/ Olemme käytettävissä myös puhelimitse. Puh. 05741 3012080, kansainvälisesti +49 5741 3012080.

Toimitusaika: Toimitus saatavuuden ja vahvistuksen mukaan

Keittiökalusteteollisuudessa ja kaupassa on jo yli vuosikymmenen ajan käytetty menestyksekkäästi ja kestävästi ilman CNC-ohjausta kulmien loveamiseen.
Leikkaus ilman CNC:tä, jossa on leikkuri MZ 02 90F A
2.910,00 € ilman arvonlisäveroa.

Tarkka lovi ilman CNC-jyrsinkonetta

Arvoisat puusepät ja puusepänteollisuuden työntekijät,

Meillä on hyviä uutisia: tarkat lovet ilman CNC-jyrsintä ovat nyt mahdollisia. Työläs käsityö viilalla, taltalla tai pistosahalla sisäkulmia lovettaessa kuuluu nyt menneisyyteen! MZ 02 90F A -nuottijyrsimellämme voit poistaa kulmien pyöristykset nopeasti ja tarkasti ja säästää samalla arvokasta aikaa.

Mobiili, nopea ja joustava käyttää

Mitä notcher voi tehdä:

  • Helppo käyttää
  • Sisäkulmien säteittäiset lovet, esimerkiksi työtasojen osalta
  • Viiltoja ja leikkauksia varten
  • Tarkka, kosketusjyrsintä työkappaleeseen.

Kosketusjyrsintä

Manuaalisesti ohjatun loviyksikön skannaavan jyrsintäliikkeen ansiosta kulmien käsittelyssä saavutetaan korkea tarkkuus. Koska työkappale on prosessin aikana suojattu, levyn pintakerroksiin ei voi syntyä lohkeamia. MZ 02 90F A -leikkausyksikkö on säädetty millimetrin sadasosien tarkkuuteen.

Jopa CNC-puuntyöstökoneella tätä tarkkuutta on hyvin vaikea saavuttaa. Leikkuulaitteemme avulla voit luottaa tuotteidesi tasaisen korkeaan laatuun ja säästää aikaa. Näin lovi toimii ilman CNC-jyrsintä.

Säästä aikaa ja kustannuksia

MZ 02 90F A -leikkuukoneemme on ihanteellinen puusta tai muovista valmistettujen paneelimateriaalien sisäkulmien käsittelyyn. Näin säästät paitsi aikaa myös kustannuksia, sillä hylkyjen riski pienenee huomattavasti.

Leikkuulaitetta on käytetty menestyksekkäästi kaupassa ja teollisuudessa jo yli 12 vuoden ajan. Valmistamme sen huolellisesti räätälöidyssä tuotannossa ja toimitamme sen käyttövalmiina timanttileikkurin kanssa.

Pyydä nyt

Hanki loveajamme ja koe itse, kuinka helppoa ja tarkkaa kulmien käsittely voi olla ilman CNC-jyrsintä. Olemme vakuuttuneita siitä, että lovemme tekee sinuun vaikutuksen.

Järjestelmän ominaisuudet

Soveltamisala
  • Leikkuri alkaa siitä, mihin jyrsin päättyy
  • Sisäkulmien säteittäiset lovet, esimerkiksi työtasojen osalta
  • Pienemmät kustannukset kuin työstökeskuksella
  • Erittäin yksinkertainen käyttö, erittäin hyvä tulos
Toiminta ja toiminta
  • Aseta pysäytyskotelo sisäkulmaan
  • Vedä käynnistysvivusta: Moottori pyörii ja sylinteri vetäytyy sisään.
  • Jatkuva syöttö pyörivälle jyrsinterälle levyn läpi
  • Vapauta käynnistysvipu ja työnnä moottori takaisin käynnistysasentoon.
Hinta
  • Euro 2810 netto + toimituskulut
  • 1 viikon testi ilman velvoitteita ja maksutta
Tekniset vaatimukset
  • Druckluft,  begrenzt auf 6 bar
  • Paineilmalaitteen öljyn säännöllinen lisääminen
Toimituksen laajuus
  • Kone
  • Jyrsin, asennettu ja esiasetettu
  • Jokainen kone, jossa on jyrsin, on testattu ja hyväksytty puulle/muoville.
  • Alkuperäiset laitteet paineilmalaitteen öljy eritelmän kanssa
  • Käyttöohjeet
  • Työkalu
Leikkuri jyrsintään nurkassa: periaate
Ausklinken mit Winkelaggregat von Hand, hier am Beispiel einer Küchenarbeitsplatte bei einem industriellen Küchenhersteller
Leikkuulaite käytössä, tässä työtason valmistuksen aikana.
Da obere Teil zeigt die Innenecke vor der Ausklinkung. Die Rundung wird durch den rotierenden Fräser des CNC-Berabeitungszentrums erzeugt. Das untere Teile zeigt die Innenecke nach Bearbeitung mit dem manuellen Ausklinker MZ 02 90F A ohne CNC.
Vorher: Das Werkstück hat in der Innenecke den Radius vom CNC-Ausfräsen –
Nachher: Der Radius an der Innenecke ist in einem Arbeitsschritt entfernt.
Das manuelle Ausklinkaggregat wird aus langlebigen Komponenten aufgebaut.
Komponentit
Das Anschlaggehäuse des Ausspitzaggregates wird an zwei Seiten in der Innenecke angelegt.
Ennen loveamista työkappaleen sisäkulmassa on säde. - Kun kulmanmuodostajalla on tehty lovi, säde on poistettu siististi.
Startposition des Winkelaggregates von Hand. Das Anschlaggehäuse des Ausklinkers MZ 02 90F A wird beidseitig in der Innenecke angeschlagen.
Työskentelyjärjestys: 1. Aseta pysäytyskotelo sisäkulmaan, 2. Vedä käynnistysvivusta: Moottori pyörii ja sylinteri vetäytyy sisään, 3. etene jatkuvasti pyörivää jyrsintä levyn läpi, 4. vapauta käynnistysvipu ja työnnä moottori takaisin aloitusasentoon.
Mit dem Tiefenanschlag kann exakt die Eintauchtiefe des Ausspitzaggregates beim Fräsen bestimmt werden.
Syvyyspysäytin asetetaan siten, että levy jyrsitään ensimmäiseltä puolelta. - Kun levy on käännetty, aita työnnetään takaisin ja jyrsintä jatketaan toiselta puolelta.
Das obere Werkstück zeigt die Rundung vor dem Ausklinken. Das untere Werkstück zeigt die Innenecke nach der Bearbeitung mit dem Ausfräser MZ 02 90F A.
Suurimmat sisäsäteet: Työkappaleen paksuus 16 mm / suurin sisäsäde 8 mm - Työkappaleen paksuus 18 mm / suurin sisäsäde 10 mm - Työkappaleen paksuudesta 19 mm / suurin sisäsäde 12,5 mm.
Der Hub des Ausklinkers MZ 02 90F A geht einseitig bis 60 mm. Ausklinken mit Winkelaggregat von Hand.
Leikkuri MZ 02 90F A
