Ausklinken für Holz ohne CNC mit Ausklinker MZ 02 90F A
Technische Merkmale
- Präzises Ausklinken von Radius‑Innenecken ohne CNC
- Diamantfräser für sehr hohe Genauigkeit
- Tastendes Fräsen
- Deckschichten ausrißfrei
- Standard‑Hub 60 mm
- Mobil, leicht, handgeführt, flexibel einsetzbar
2.910,00 € ohne MwSt.
Problem:
Innenecken besitzen nach dem CNC‑Fräsen einen Radius. Dieser Radius muss oft mühsam per Hand entfernt werden — mit Feile, Stecheisen oder Stichsäge. Das führt zu Zeitverlust, ungleichmäßigen Ergebnissen und erhöhtem Ausschuss
Lösung:
Der Ausklinker MZ 02 90F A entfernt die Rundung in Innenecken schnell, präzise und reproduzierbar. Er erzeugt eine scharfkantige Innenecke, ohne CNC‑Fräse, ohne manuelle Nacharbeit und ohne Ausbrüche.
Funktionsweise

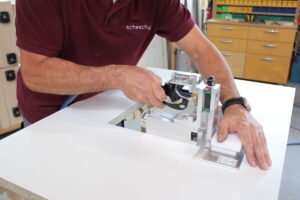

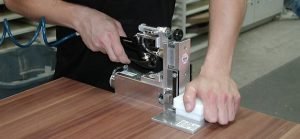

- Anschlaggehäuse in der Innenecke anlegen
- Starthebel ziehen: Motor dreht, Zylinder wird zurückgezogen
- Tastendes Fräsen durch die Platte
- Starthebel loslassen und Motor in Ausgangsposition zurückfahren
- Zweiter Fräsgang nach Wenden der Platte für perfekte Innenecke ohne Ausrisse
Technische Highlights
- Präzises Ausklinken Holz ohne CNC
- Sehr hohe Genauigkeit (Hundertstel Millimeter)
- Diamantfräser im Lieferzustand voreingestellt
- Keine Ausbrüche auf Deckschichten
- Geringeres Ausschussrisiko
- Ideal für Holz und Kunststoff
- Seit über 12 Jahren bewährt in Handwerk & Industrie
- Hergestellt in sorgfältiger, handwerklicher Einzelfertigung
- Flexibel einsetzbar
Anwendungsfälle (Use Cases)
- Ausklinken von Radius‑Innenecken an Arbeitsplatten
- Präzise Inneneckenbearbeitung ohne CNC
- Einschnitte und Ausschnitte in Holz und Kunststoff
- Tastendes Fräsen für hochwertige Sichtflächen
- Einsatz in Tischlerei, Schreinerei, Möbelbau, Industrie

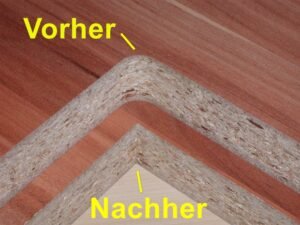

Vorher:
Innenecke besitzt einen CNC‑Radius, der manuell entfernt werden muss — oft unpräzise, zeitaufwändig und mit Risiko für Ausbrüche
Nachher:
Der Radius ist sauber entfernt, die Innenecke ist scharfkantig und präzise — ohne Stichsäge, ohne Feile, ohne manuelle Nacharbeit.
Lieferumfang
- Maschine Ausklinker MZ 02 90F A
- Diamantfräser, montiert und voreingestellt
- Testlauf am Holz/Kunststoff im Werk
- Erstausstattung Druckluftgeräteöl
- Bedienungsanleitung
- Werkzeug
Technische Daten
| Merkmal | Wert |
|---|---|
| Antrieb | Pneumatischer Druckluftmotor |
| Druck | 6 bar begrenzt |
| Drehzahl | Motor dreht beim Starthebelzug |
| Luftverbrauch | Standard Druckluftbetrieb |
| Fräser | Diamantfräser, voreingestellt |
| Spannzange | montiert |
| Grundplatte | Anschlaggehäuse + Führung |
| Hub | 60 mm |
| Werkstoffe | Holz, Kunststoff |
| Artikelnummer | ausklinken-ohne-cnc-mit-ausklinker-mz-02-90f-a |
Sie möchten unser Produkt testen oder kaufen?
Ablauf
Arbeitsablauf:
1. Anschlaggehäuse in der Innenecke anlegen
2. Beweglichen Teil etwa 1mm anheben und Starthebel ziehen: Der Motor dreht und der Zylinder wird zurückgezogen
3. Beweglichen Teil haltend und kontinuierlich langsam absenken.
4. Der drehenden Fräser fräst den Radius aus.
5. Starthebel loslassen, Ausklinker etwa 3 mm aus der Ecke herausschieben und Motor in Ausgangposition zurückschieben.
