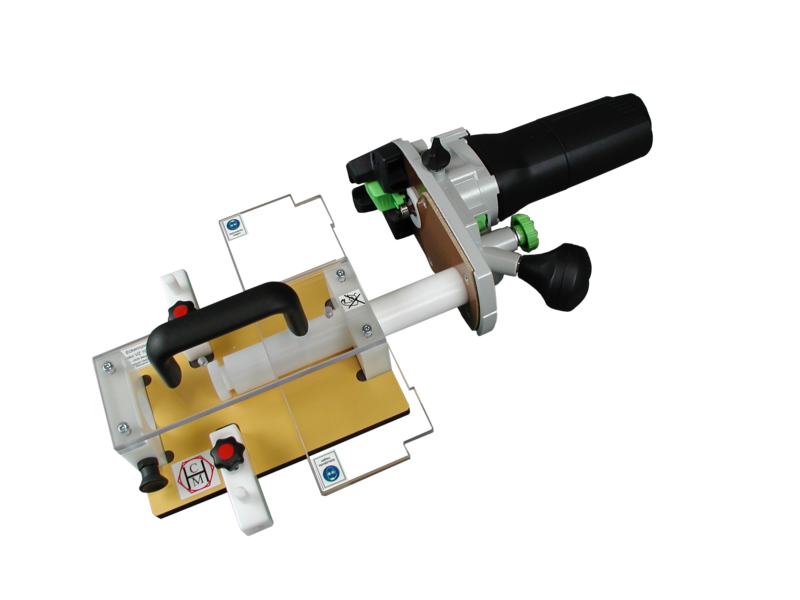

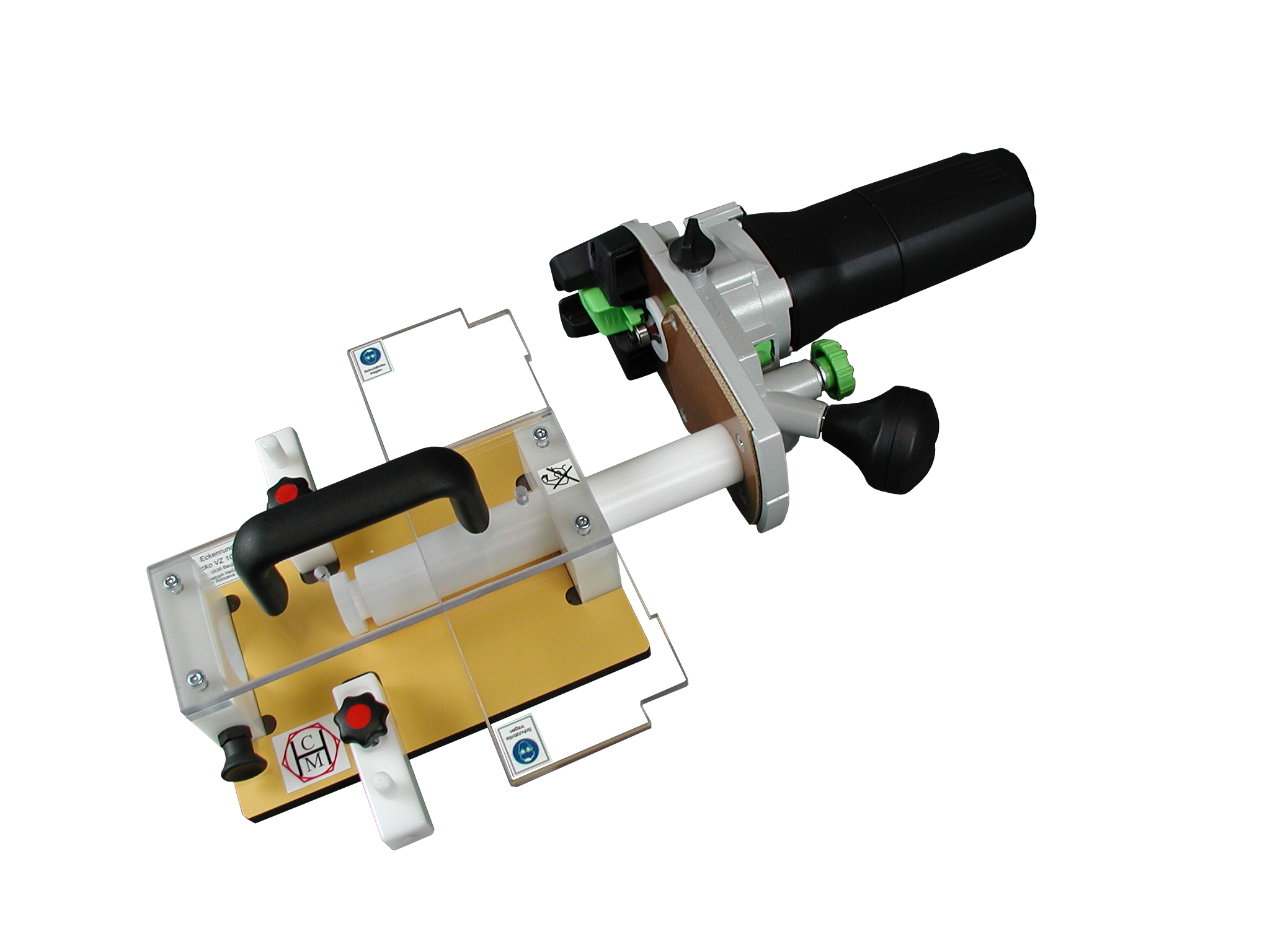

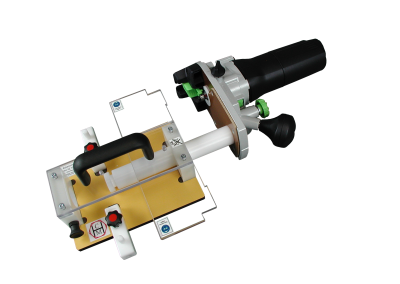

Hörnrundningssystem Ecko VZ 100 90F MFK 1

Framgångsrik hörnrundning med Ecko-systemet

• Med justerbart stopp för att förhindra svängning i
• Exakt tillverkad för exakt rundning
• Skydd mot att nå in i den annars öppna fräsen

Systemets funktioner

Användningsområde

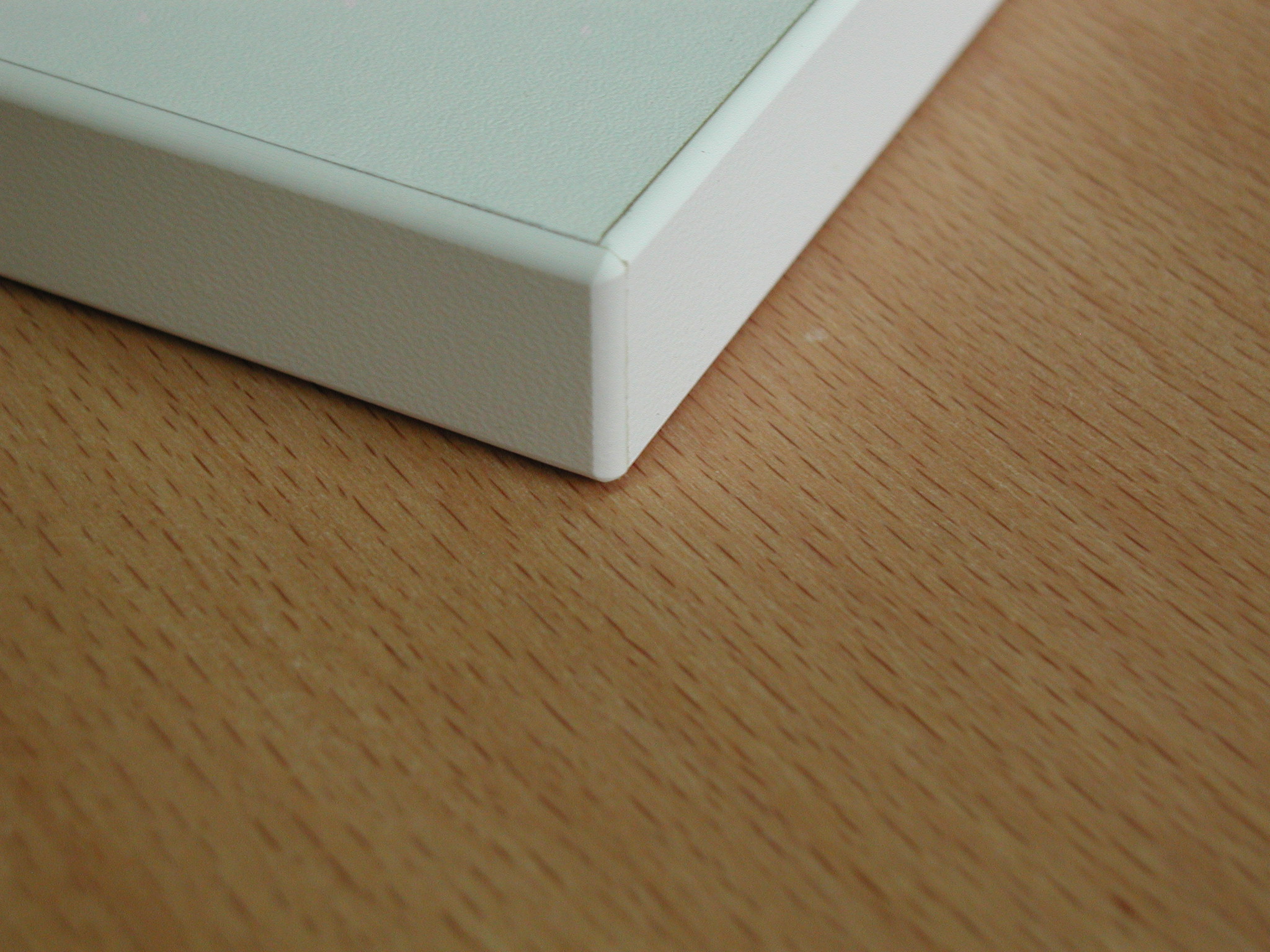

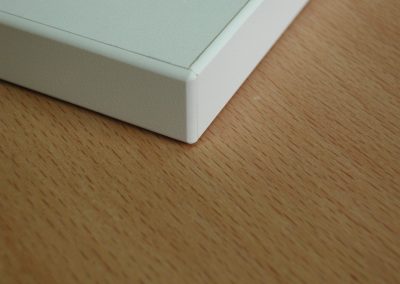

Avrundning av limmade kanter på framsidan.

Jämfört med en kopieringsenhet på en kantlistningsmaskin är hörnavrundning mycket kostnadseffektivt.

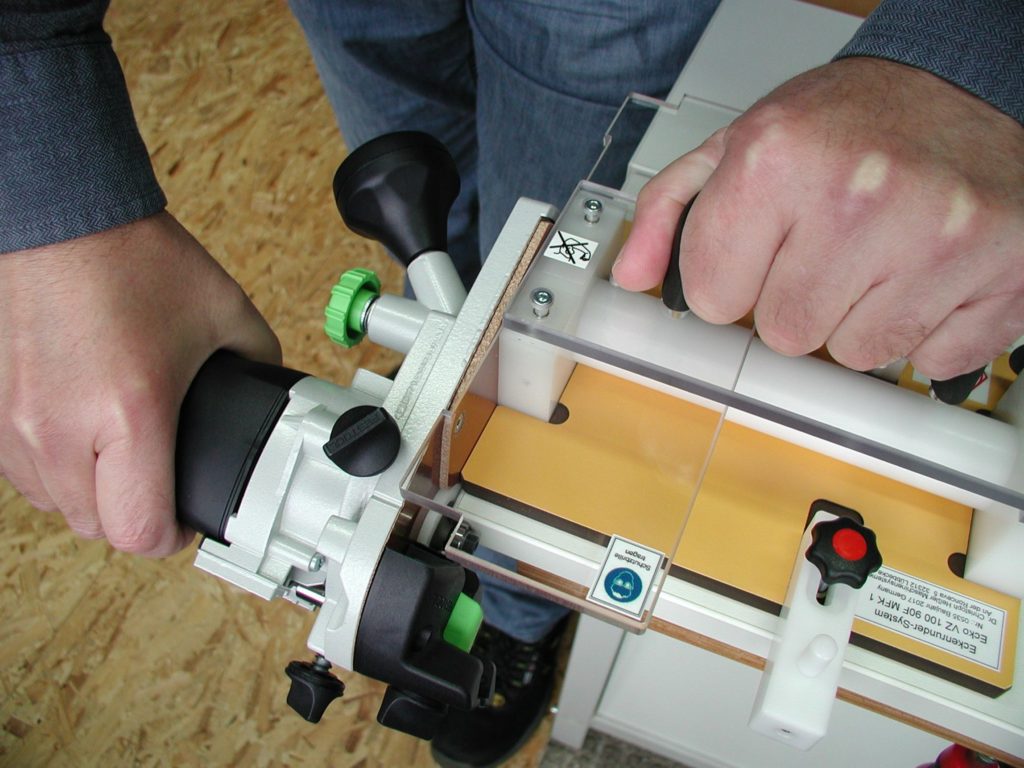

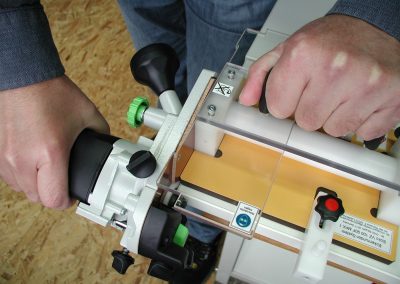

Funktion och drift

• Kantfräsen är fast monterad i hörnsystemet.
• Fräsens trycklager styrs från den första sidan över hörnet till den motsatta sidan.

Pris

För att hörnrundningen ska bli lyckad måste det vara möjligt att styra exakt, särskilt med en relativt tung, elektrisk maskin.

Exempelvis är det vridbara stoppet slipat med snäva toleranser. Se ovan för pris.

Tekniska krav

• Fräsen måste vara försedd med ett trycklager.

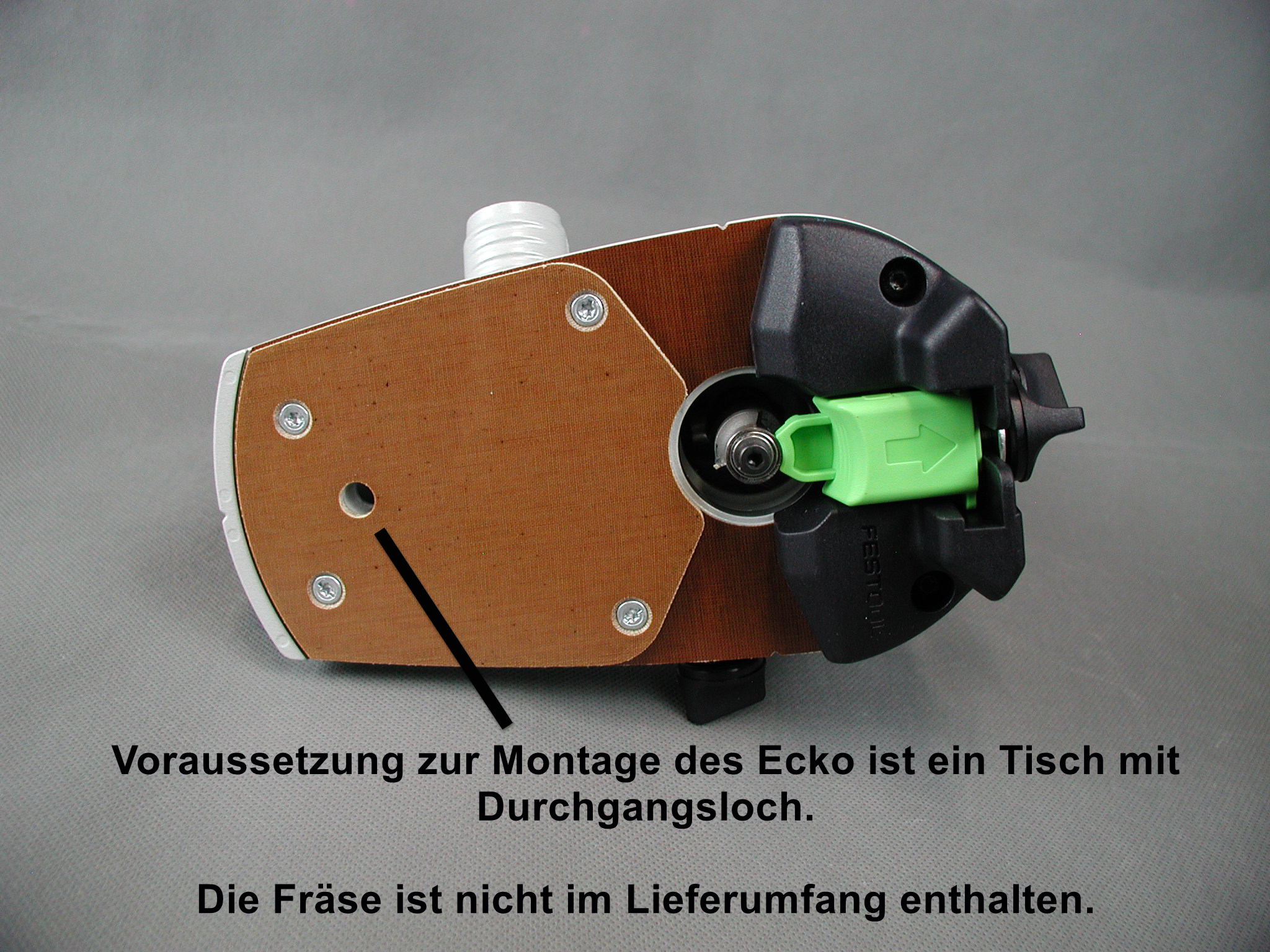

• Maskinen måste ha ett genomgående hål i bordet för M8-gängstiftet på det vridbara stoppet.
• Bordets bruna stödyta måste sluta framför fräsen. Om stödytan omsluter fräsen, vänligen meddela oss detta. Vi kommer då att anpassa Ecko i enlighet med detta.

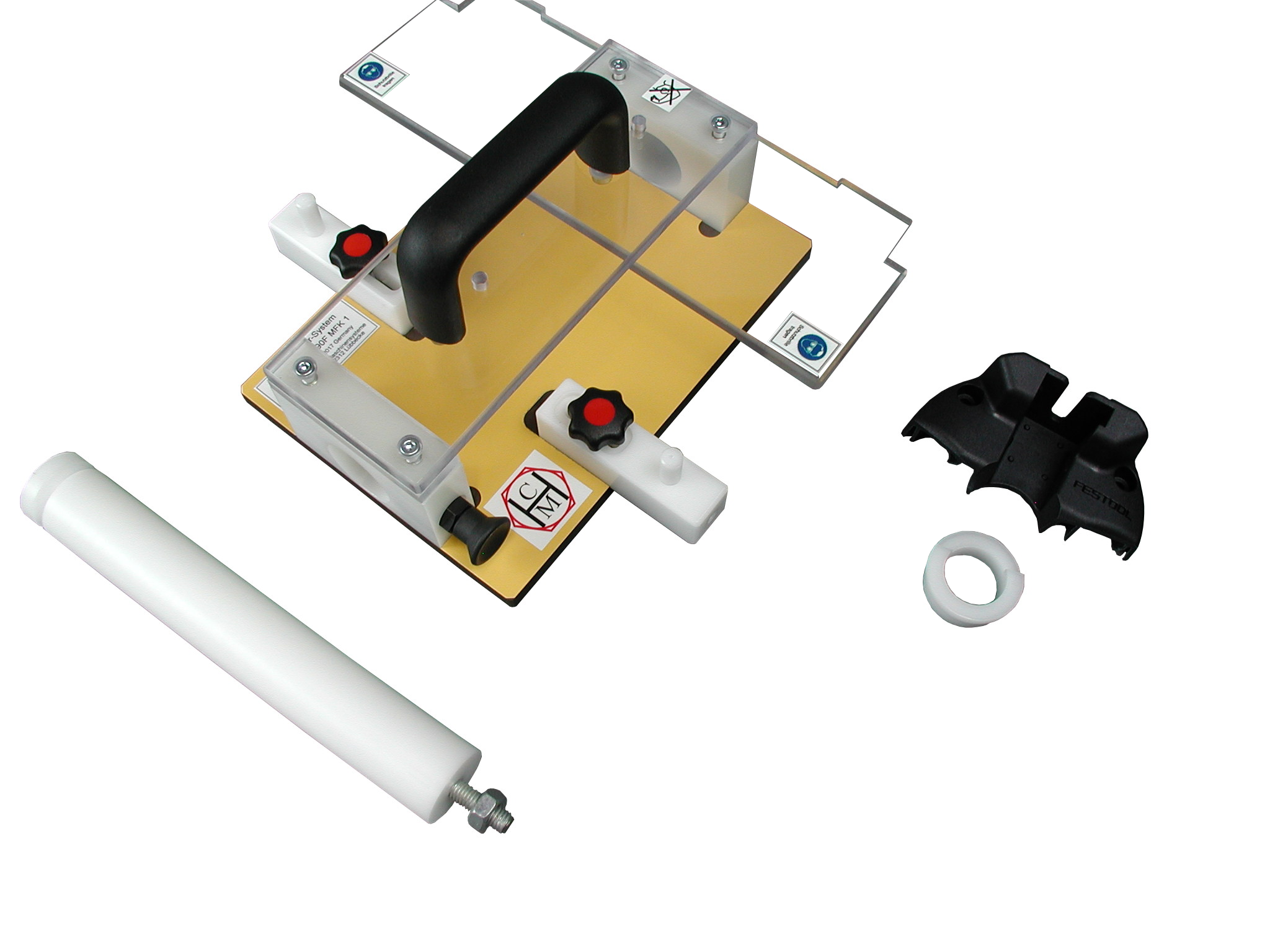

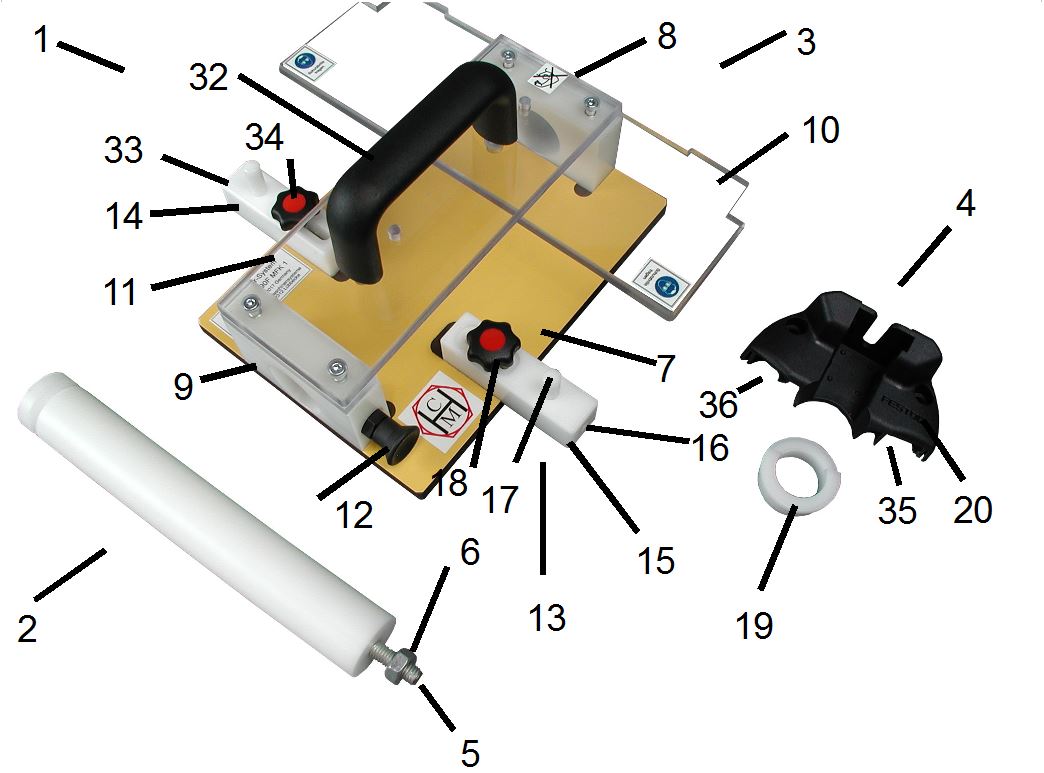

Leveransens omfattning

• Svängbart stopp
• Bord med skydd
• Insats för krage
• Modifierad trycklagerbroms
• Bruksanvisning

Enkel justering av kantstoppet. Detta förhindrar att fräsen svänger in i kanten.
