CNC manuell ohne Bearbeitungszentrum
- Det finns fleroperationsmaskiner och handverktyg.
- Däremellan finns nu vår servobyggsats med Pathfinder.
- Scouten förvandlar ett elverktyg till ett smart elverktyg.
- Med Pathfinder fokuserar vi mer på kommersiella tillämpningar.
- Det är därför vi Kraftfulla fräsmaskiner i. Och företrädesvis de som användaren redan har.
- Det är därför vi använder Inga optiska mätsystemsom är känsliga för damm eller spånor utan optimal topputsugning. Om en optisk vägmarkering täcks av spån eller damm störs det optiska systemet. Ett magnetiskt system trycker helt enkelt bort spånen.
- Vi arbetar med vår utvecklingskapacitet för att förverkliga våra goda idéer. Om du har ett särskilt önskemål ser vi fram emot att höra från dig: Tel: 05741 3012080, christoph.hessler@c-hessler.de
- Vi erbjuder för närvarande rent passivt förvaltade varianter.
Vad står servosats för?
- Detta gör att mätsystem, datorer, surfplattor och CAD-filer kan användas direkt för handverktyg, t.ex. som verktygsnavigator med programvaran Pathfinder.
- De olika delarna bygger på varandra, därav namnet modulsystem.
- Vi försöker använda komponenter som redan är kända i verkstäderna och snickerierna. Vårt motto: Gör mer av det du redan har eller känner till.
Exakt kapning till längd, borrning, fräsning
Vad servosatsen kan göra:
- Exakt kapning till längd, borrning, fräsning
- Digital visning av X och Y med en noggrannhet på 1/10 mm
- Färdas genom tekniska ritningar som visas på en surfplatta
- Mycket enkel användning
Hur är servosatsen uppbyggd?
1:a steget
Servoskenor Ses:

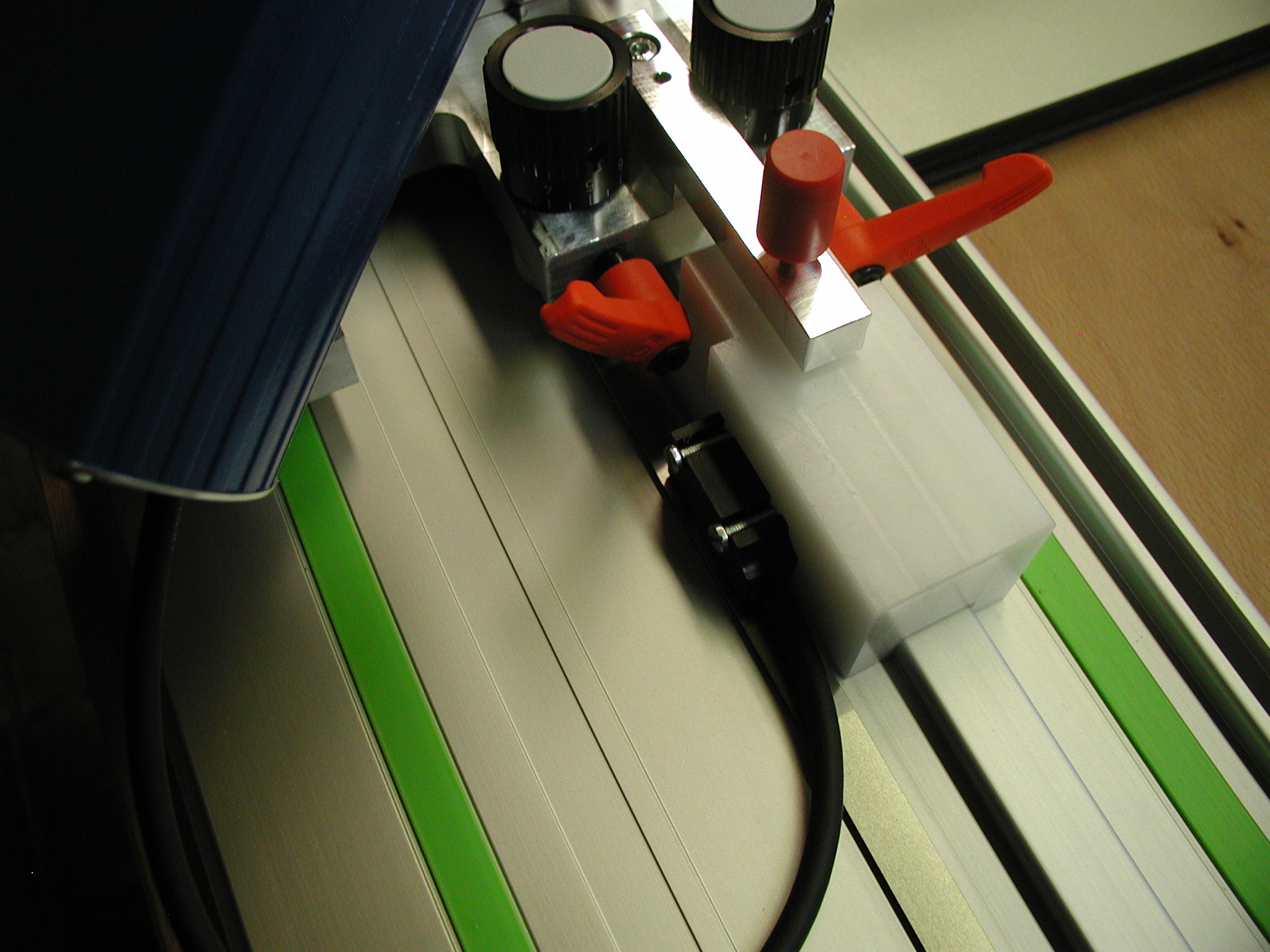

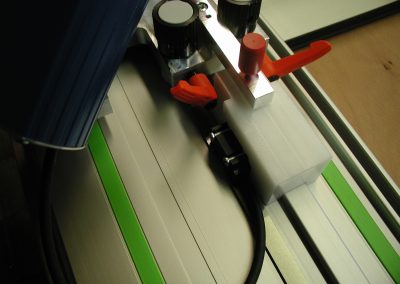

- Styrskena med magnetiskt mätsystem med display
- Kan kompletteras med ett skjutbart stopp
2:a steget

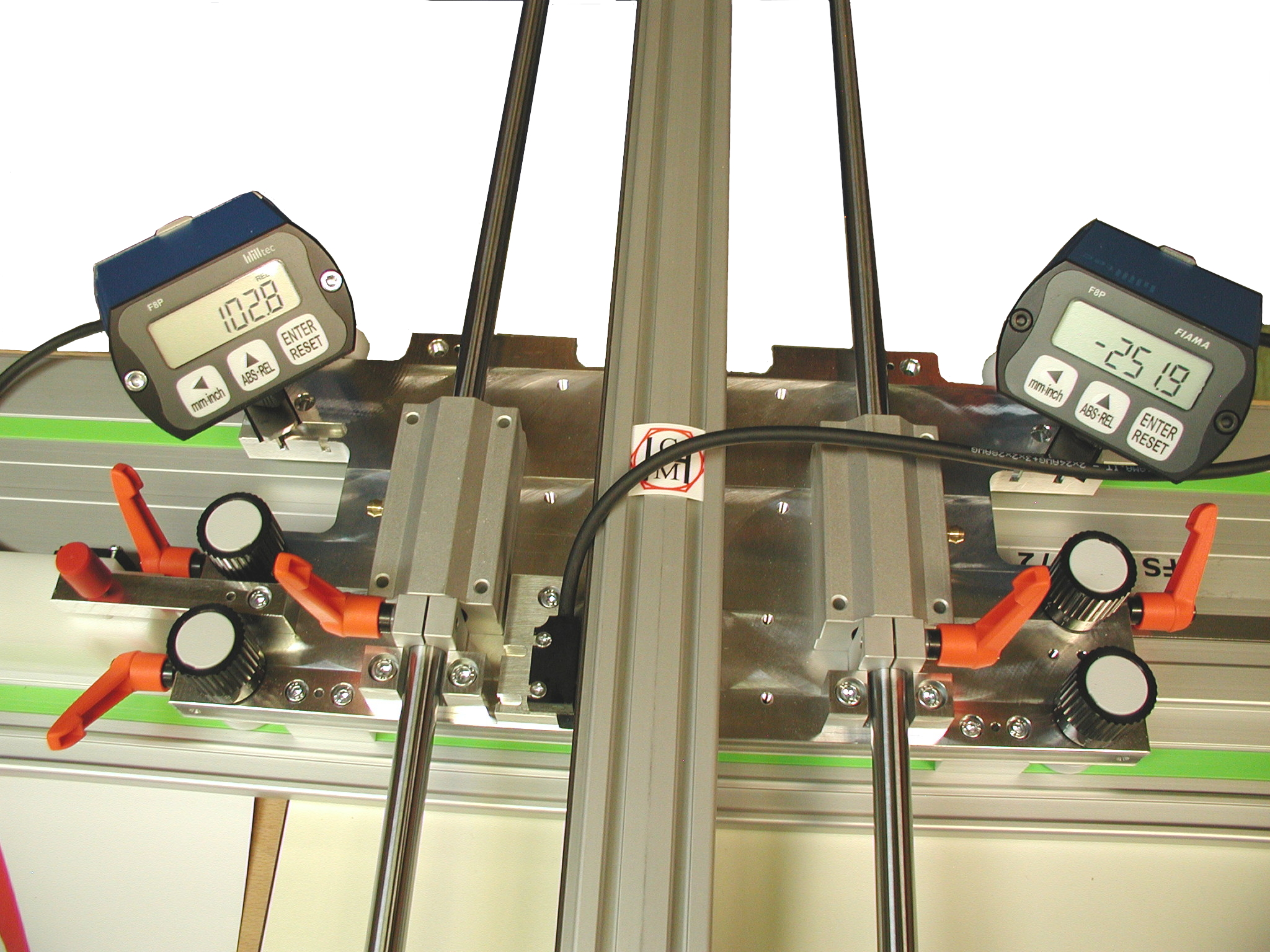

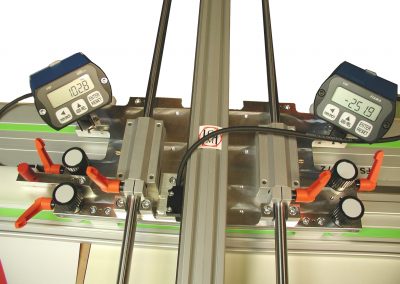

Mät- och styranordning MFA:
- Servoskenor Ses
- Ytterligare linjär axel
- Vagn med mätsystem
- Två displayenheter för mätvärdena
3:e steget
Mät- och styrenhet med surfplatta MFV T:
- MFA
- Tablettdator monterad på maskinen för att ge information
Priser
Priserna beror på respektive utbyggnadsetapp och de individuella kraven.
Es gilt etwa: Zwischen Euro 1500 netto und 3500 netto
Magnetband och mätdisplay finns också tillgängliga separat för självkonstruktion, riktpriser för komponenter av hög kvalitet:
1 Meter Magnetband Euro 85 netto
1 Stück Mess-Anzeige Euro 320 netto
Verktygsnavigator för märkning, mätning och redigering
Att tillverka detaljer och arbetsstycken med fria utskärningar och olinjära former är ofta mycket krävande. Å andra sidan blir utformningen av arbetsstyckena allt viktigare för en framgångsrik marknadsnärvaro.
Bisher gibt es dafür zum einen die CNC-Technik und zum anderen die traditionellen, handgeführten Bearbeitungswerkzeuge. Mit dem Werkzeug-Navigationssystem wird ein neuer Weg beschritten für eine manuelle Oberfräse mit CNC-Eigenschaften. Es wird die Flexibilität der traditionellen Arbeitsweisen mit Elementen aus der CNC-Technik kombiniert. Dies ermöglicht für handgeführte Bearbeitungen präzises und zügiges Arbeiten und öffnet damit neue Gestaltungsspielräume.
Verktygsnavigatorn är en del av SERVO modulsystem från Dr Christoph Heßler Maschinensysteme. Den består av programvara och en kommersiellt tillgänglig surfplatta, för närvarande företrädesvis med ett Windows-operativsystem.
För att märka ut och redigera en kontur laddas en CAD-fil till surfplattan via USB-minne eller WLAN. Konturen eller borrcentrum kan sedan markeras för hand på ett arbetsstycke med hjälp av en rit- eller markeringspenna. För att detta ska kunna göras exakt kan arbetsområdet på surfplattan förstoras och anpassas till individuella krav.
Om du vill bearbeta direkt används en bearbetningsmaskin i stället för ritverktyget, t.ex. en sticksåg eller en överfräs. Verktygets mittpunkt, t.ex. på en fräs, styrs för hand längs en hjälplinje som genereras automatiskt av programvaran. Det enda du behöver göra är att ange fräsens diameter.
Det är också möjligt att placera en cirkel eller rektangel på ett arbetsstycke enligt fördefinierade avstånd utan en tidigare skapad CAD-fil och sedan märka eller bearbeta den direkt.
I mätläget används en mätpenna eller ett hårkors för att spåra individuellt definierade punkter och spara dem som koordinater. Punkterna kan sparas individuellt eller som banor så att de kan bearbetas i ett externt CAD-system eller i en bearbetningsmaskin.
Mätsystemet ingår som en del av SERVO-modulsystemet, inklusive mikroprocessorbaserad bearbetning. I princip kan även andra mätsystem användas.
Anwendungsbeispiel Plattenbearbeitung mit der Oberfräse manuell ohne CNC:
In der Ausbaustufe „Pfadfinder“ führt der Bediener über den Bildschirm des Tablet-Computers manuell seine Hand-Oberfräse. Bei dem Fräsen einer Kontur kann der Arbeitsbereich vergrößert dargestellt werden, so dass der Bediener seine Fähigkeiten erweitern kann und wie mit einer Lupe arbeitet.
Arbetsmetoden är till exempel enligt följande:
- Rita upp konturen på datorn med hjälp av ett ritprogram
- Spara i ett lämpligt format
- Överföring till dator
- Inmatning av verktygets diameter

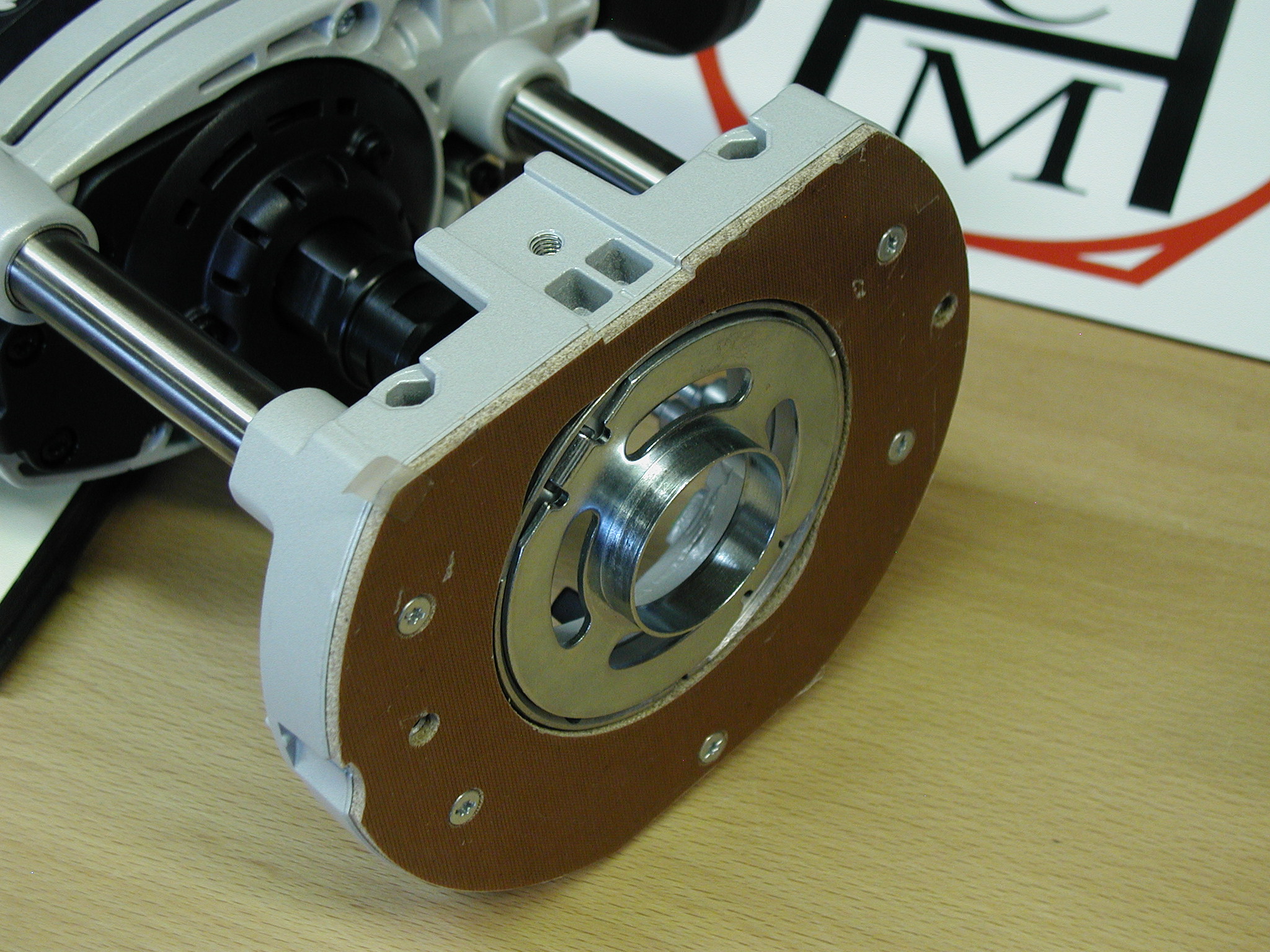

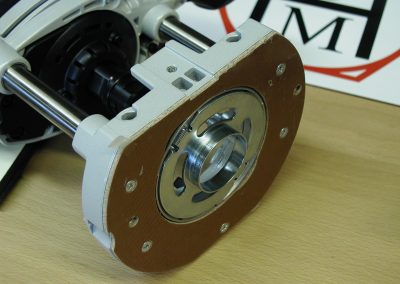

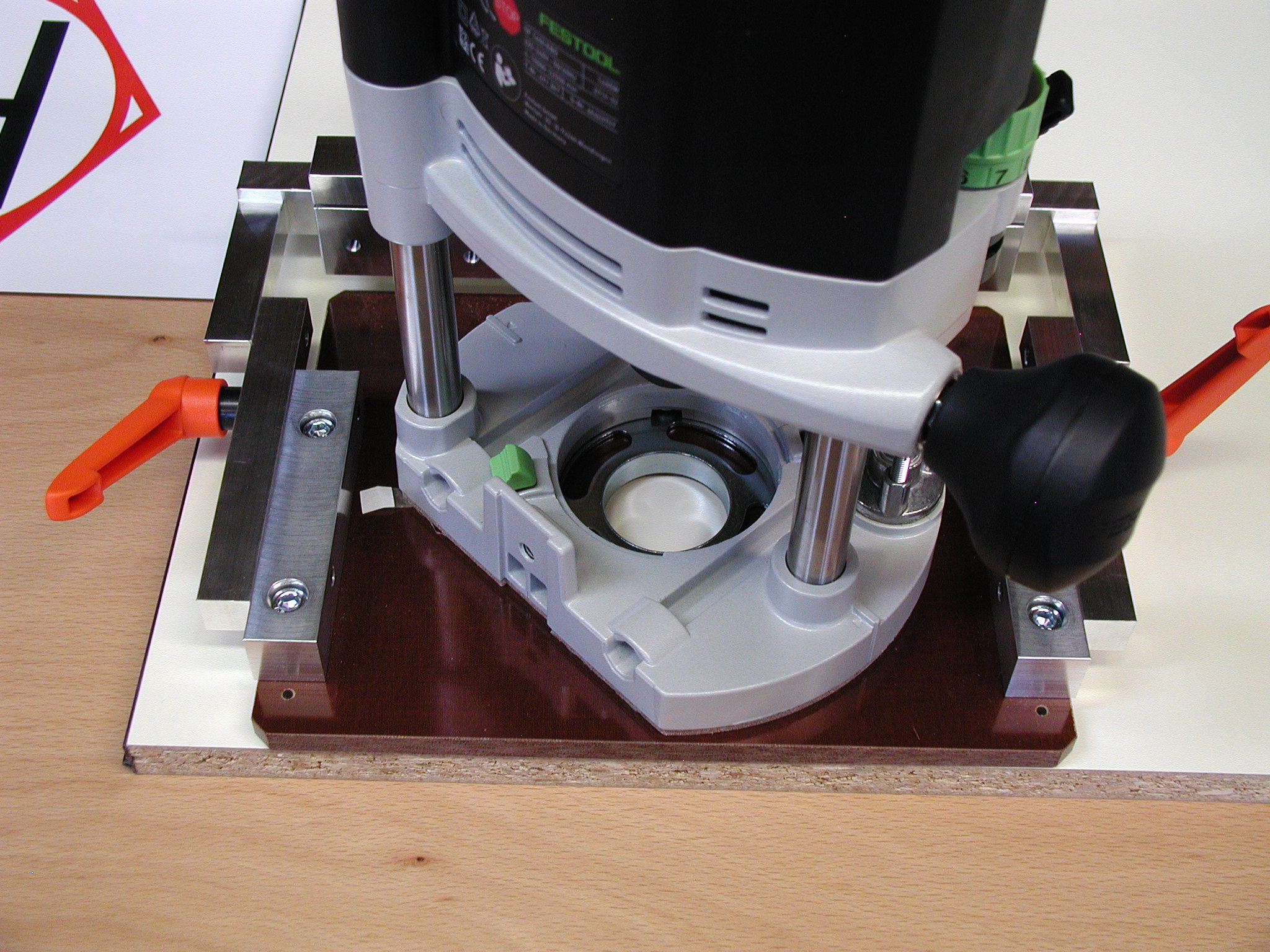

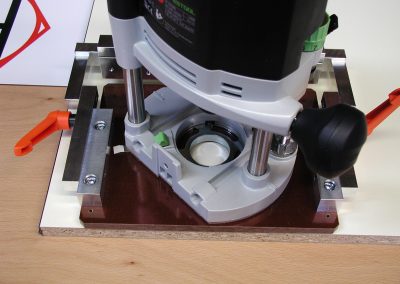

- Koppling av maskinen, t.ex. via en kopieringsring för manuella överfräsar
- Positionering och fastspänning av plattan på arbetsytan
- Ställa in nollpunkten genom att glida mot stopp och nollor
- Hantera routern på vanligt sätt, all intelligens i produktionstekniken finns kvar hos operatören
- När du är klar tar du bort routern genom att lyfta bort den för andra användningsområden.
Expansionssteget "Pathfinder" kan levereras med eller utan manuell router. För befintliga överfräsar behövs endast en lämplig kopieringsring. Pathfinder är mobil och kan snabbt ställas upp på valfri arbetsbänk.
Konceptet med SERVO-modulsystemet, som är skyddat av industriell äganderätt, ger också utrymme för framtida motoriserat stöd. De rent handstyrda expansionsstegen erbjuds för närvarande.
Dr Christoph Heßler Maskinsystem
32312 Lübbecke
www.c-hessler.de
