CNC manuell ohne Bearbeitungszentrum
- Il existe des centres d'usinage et des outils manuels.
- Entre les deux, il y a maintenant notre kit servo avec l'éclaireur.
- Le scout transforme un power tool en un power tool intelligent.
- Avec le scout, nous nous orientons davantage vers des applications commerciales.
- C'est pourquoi nous mettons fraises puissantes de l'utilisateur. Et si possible ceux que l'utilisateur a déjà.
- C'est pourquoi nous utilisons pas de système de mesure optiqueLes machines qui ne sont pas équipées d'un système d'aspiration optimal sont sujettes à la poussière ou aux copeaux. Si un repère optique est masqué par des copeaux ou de la poussière, un système optique est perturbé. Un système magnétique repousse simplement les copeaux.
- Nous mettons à profit notre capacité de développement pour concrétiser nos bonnes idées. Si tu as un souhait particulier à ce sujet, nous nous réjouissons de prendre contact avec toi.: Tél : 05741 3012080, christoph.hessler@c-hessler.de
- Pour le moment, nous proposons des variantes gérées de manière purement passive.
Que signifie le terme "servomécanisme" ?
- Celui-ci rend les systèmes de mesure, les ordinateurs, les tablettes et les fichiers CAO directement utilisables pour les outils à main, par exemple comme navigateur d'outils avec un logiciel de recherche de chemin.
- Les éléments se construisent les uns sur les autres, d'où l'appellation de système modulaire.
- Pour ce faire, nous essayons d'utiliser des composants qui sont déjà connus dans les ateliers et les menuiseries. Notre devise : faire plus avec ce que l'on a déjà ou ce que l'on connaît déjà.
Tronçonnage, perçage, fraisage précis
Tout ce que le système modulaire de servocommande peut faire :
- Tronçonnage, perçage, fraisage précis
- Affichage numérique de X et Y avec une précision de 1/10 mm
- Parcourir des dessins techniques affichés sur une tablette électronique
- Très facile à utiliser
Comment le kit d'asservissement est-il structuré ?
1ère étape
Rail d'asservissement Ses:
- Rail de guidage avec système de mesure magnétique avec affichage
- Peut être complété par une butée coulissante
2ème étape
Dispositif de mesure et de guidage MFV:
- Rail d'asservissement Ses
- Autre axe linéaire
- Chariot avec système de mesure
- Deux unités d'affichage pour les valeurs mesurées
3ème étape
Dispositif de mesure et de guidage avec tablette électronique MFV T:
- MFV
- Tablette montée sur la machine pour fournir des informations
Prix
Les prix dépendent du niveau d'équipement et des exigences individuelles.
Es gilt etwa: Zwischen Euro 1500 netto und 3500 netto
Les bandes magnétiques et l'affichage de mesure sont également disponibles séparément pour une construction personnelle, prix indicatifs pour des composants de haute qualité :
1 Meter Magnetband Euro 85 netto
1 Stück Mess-Anzeige Euro 320 netto

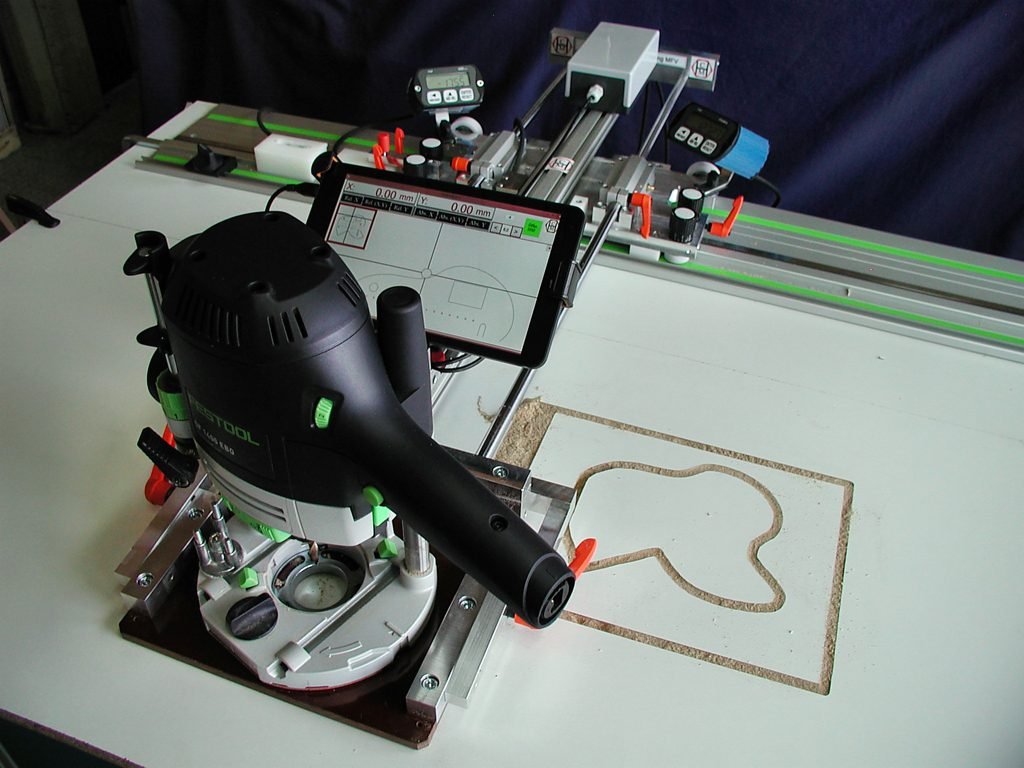

Navigateur d'outils pour tracer, mesurer, éditer
La fabrication de pièces et de pièces à usiner avec des découpes libres et des formes non rectilignes est souvent liée à des dépenses élevées. D'autre part, la conception de pièces est de plus en plus importante pour une présence réussie sur le marché.
Bisher gibt es dafür zum einen die CNC-Technik und zum anderen die traditionellen, handgeführten Bearbeitungswerkzeuge. Mit dem Werkzeug-Navigationssystem wird ein neuer Weg beschritten für eine manuelle Oberfräse mit CNC-Eigenschaften. Es wird die Flexibilität der traditionellen Arbeitsweisen mit Elementen aus der CNC-Technik kombiniert. Dies ermöglicht für handgeführte Bearbeitungen präzises und zügiges Arbeiten und öffnet damit neue Gestaltungsspielräume.
Le navigateur d'outils fait partie du système modulaire SERVO de Dr. Christoph Heßler Maschinensysteme. Il se compose d'un logiciel et d'une tablette informatique disponible dans le commerce, actuellement de préférence avec un système d'exploitation Windows.
Pour le traçage et l'édition d'un contour, un fichier CAO est chargé dans la tablette par clé USB ou WLAN. Le contour ou les centres de perçage d'une pièce peuvent alors être tracés ou granulés à la main à l'aide d'un crayon à dessin ou d'un crayon de traçage. Pour que cette opération soit précise, il est possible d'agrandir la zone de travail sur la tablette et de l'adapter aux exigences individuelles.
Si l'on souhaite usiner directement, on utilisera une machine d'usinage, par exemple une scie sauteuse ou une défonceuse, au lieu du crayon de traçage. Le centre de l'outil, par exemple d'une fraise, est guidé manuellement le long d'une ligne auxiliaire générée automatiquement par le logiciel. Pour cela, il suffit de saisir le diamètre de la fraise.
Il est également possible de positionner un cercle ou un rectangle sur une pièce selon des distances prédéfinies sans fichier CAO préalablement créé, puis de le tracer ou de l'usiner directement.
En mode Mesure, un crayon de mesure ou un réticule permet de parcourir individuellement certains points et de les enregistrer sous forme de coordonnées. Les points peuvent être enregistrés individuellement ou sous forme de trajectoires, ce qui permet de les traiter dans un système de CAO externe ou sur un centre d'usinage.
Le système de mesure est fourni dans le cadre du système modulaire SERVO, y compris le traitement par microprocesseur. En principe, il est également possible d'utiliser d'autres systèmes de mesure.
Anwendungsbeispiel Plattenbearbeitung mit der Oberfräse manuell ohne CNC:
In der Ausbaustufe „Pfadfinder“ führt der Bediener über den Bildschirm des Tablet-Computers manuell seine Hand-Oberfräse. Bei dem Fräsen einer Kontur kann der Arbeitsbereich vergrößert dargestellt werden, so dass der Bediener seine Fähigkeiten erweitern kann und wie mit einer Lupe arbeitet.
La méthode de travail est par exemple la suivante :
- Conception du contour sur ordinateur avec un logiciel de dessin
- Enregistrer dans un format approprié
- Transfert vers l'ordinateur
- Saisie du diamètre de l'outil

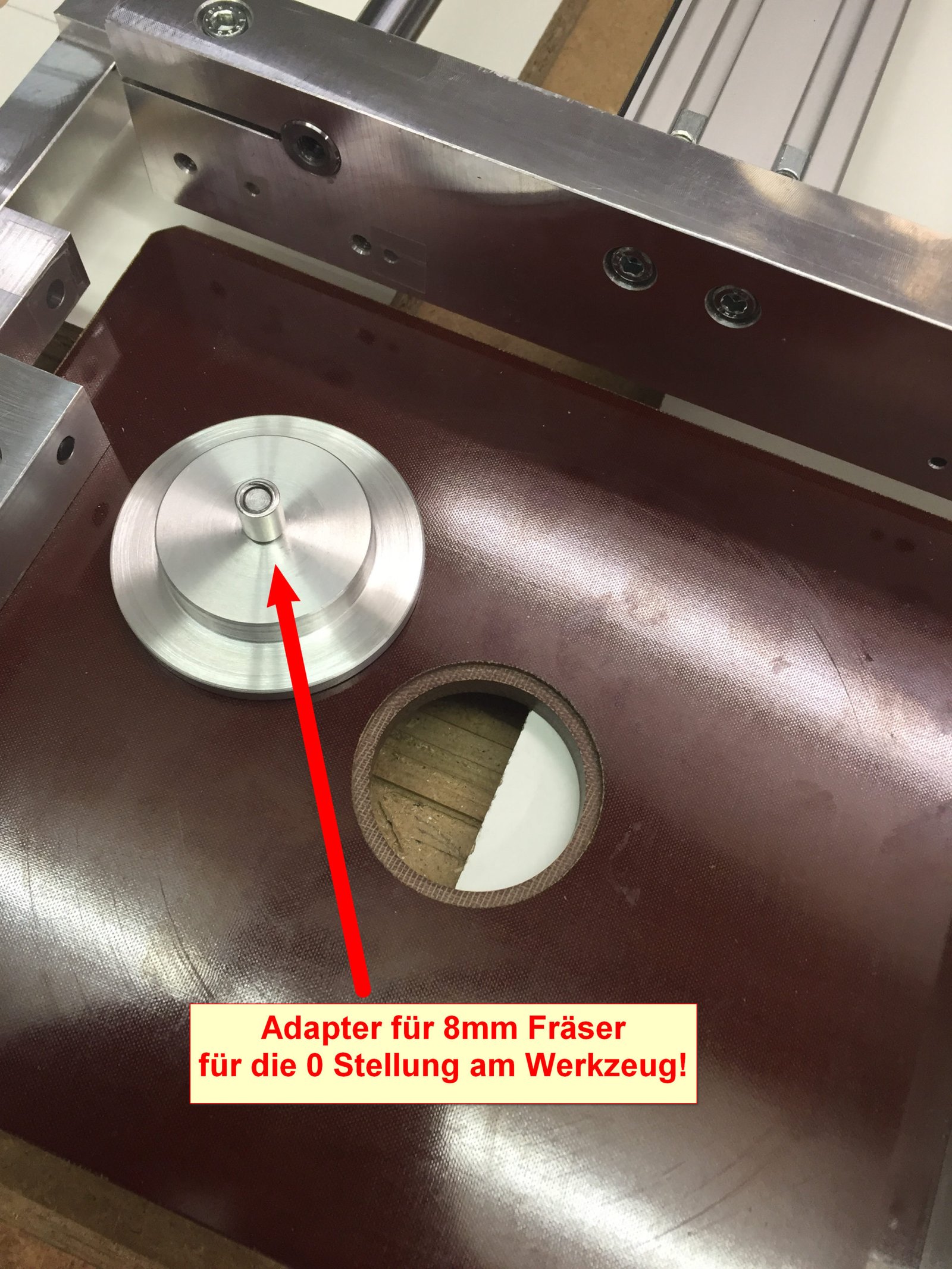

- Accrochage de la machine, par exemple via une bague de copiage pour les défonceuses manuelles
- Mise en place et serrage du panneau sur la zone de travail
- Définition du point zéro en poussant contre les butées et les zéros
- Manipulation de la défonceuse de manière habituelle, toute l'intelligence de la technologie de fabrication reste chez l'opérateur
- Une fois terminée, retirer la défonceuse en la soulevant pour d'autres utilisations.
Le niveau d'équipement "scout" peut être livré avec ou sans défonceuse manuelle. Pour les défonceuses existantes, seule une bague de copiage adaptée est nécessaire. Le Pfadfinder est mobile et peut être monté rapidement sur n'importe quel plateau d'établi.
Le concept du système modulaire SERVO, protégé par des droits de propriété intellectuelle, offre également de la place pour une future assistance motorisée. Actuellement, ce sont d'abord les niveaux d'extension purement manuels qui sont proposés.
Dr. Christoph Heßler Systèmes de machines
32312 Lübbecke
www.c-hessler.de
