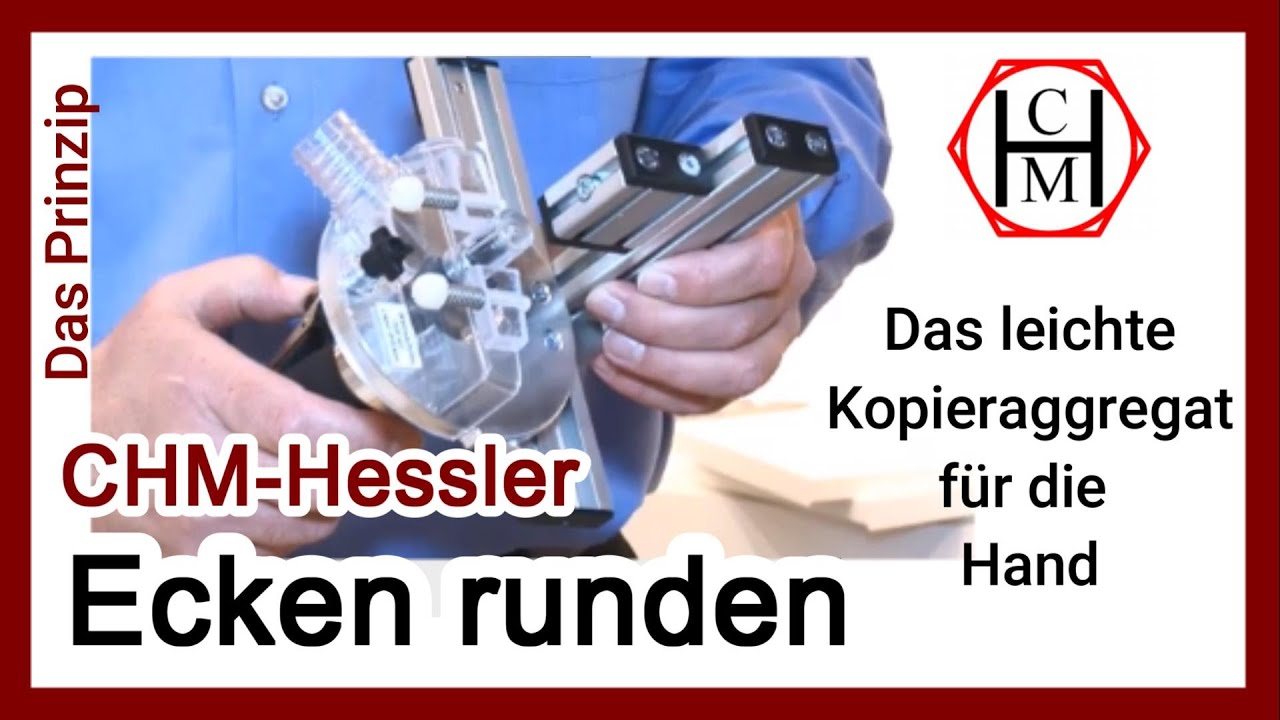

Arrondi d'angle MZ 02 90F
Caractéristiques techniques
- Rondelles précises à 90° sans flou
- Résultat de fraisage propre
- Très bonne maniabilité
- Moteur à faible bruit avec réglage de vitesse
- Très facile : 1,4 kg
- Vitesse réglable jusqu'à 24 000 tr/min
620,00 € hors TVA
3 en stock
Problème :
De nombreuses machines d'adhésion à la surface possèdent Pas d'unité de copie, Cela signifie que les angles doivent être retouchés manuellement — ce qui est souvent long et peu efficace.
Solution :
Le site Arrondi d'angle MZ 02 90F Il permet des coupes de coins à 90° sans flou et avec un résultat de coupe propre. Il remplace les coûteux dispositifs de duplication et fournit des résultats reproductibles en quelques secondes.
Fonctionnement
- Guidage comme aide au maintien en position droite avec bras de support de la pièce à usiner
- Moteur à air comprimé léger avec fraise standard R2
- Bloquants radiaux réglables pour une profondeur de coupe précise
- Frein de stationnement automatique directement sur le dispositif
- Convient aux angles droits et à ceux à angle droit (parallèlement)
Principaux points techniques
- Rondelles de 90° d'angle précises
- Moteur à faible bruit avec réglage de vitesse
- Un ensemble très léger (1,4 kg)
- Une direction robuste et sans entretien
- Les points de contact radiaux empêchent les traces de fraisage
- Gestion optimale grâce au plateau d'amortissement
- Convient aux coins droits et à ceux à angles droits
- Idéal pour les profils de formation souple
- Alternative aux ciseaux, couteaux et ponceuses
Cas d'utilisation (Use Cases)
- Rondelles sur des éléments de mobilier
- Traitement de finition sur des machines d’assemblage de bords sans unité de copie
- Traitement des surfaces inclinées
- Profils de formation souple
- Traitement précis des angles dans le métier de menuisier et de charpentier
Avant :
Cote tranchante, coupée ou saillante aux angles qui doit être retapée manuellement et qui laisse souvent des traces visibles.
Par la suite :
Des angles arrondis, une apparence uniforme, aucune trace de fraisage, qualité professionnelle.
Contenu de la livraison
- Machine à angles MZ 02 90F
- Filet prédéterminé
- Essais en cours sur le bois/plastique dans l'usine
- Lubrifiant pour appareils à air comprimé de première qualité
- Mode d'emploi
- Outils
3 en stock
Caractéristiques techniques
| Caractéristiques | Valeur |
|---|---|
| Moteur | Moteur à air comprimé |
| Vitesse de rotation | jusqu'à 24 000 U/min, réglable |
| Pressions | max. 6 bar |
| Consommation d'air | environ 400 l/min |
| Clé à douille | Longueur de la tige : 8 mm, optionnellement 6 mm |
| Fraise | Longueur de la tige 8 mm, norme R 2 mm, montée, pré-configurée |
| Plateau de base | Métal, profil en aluminium, léger et robuste, plaque d'appui avec guidage |
| Poids | Très léger (pneumatique), 1,4 kg |
| UGS | eckenrunder-mz-02-90f |
Vous souhaitez tester notre produit ou l'acheter ?
Préparation pour le corner droit : Guide et bras d'appui
Cette rondelle arrondie est équipée d’une glisse sans entretien qui élimine le risque de décalage. Elle est positionnée en verticalement grâce à un léger appui de la partie de support sur le travail. Des rondelles de support sont situées de part et d’autre de la rondelle pour un appui très confortable.
Position de départ : Installer un appui radial réglable en bas
L’adaptateur d’aspiration est équipé de deux vis qui pointent dans la direction du rayon du outil et sont donc appelées axes radiaux. Dans la position inférieure du tour de travail, lorsque le support d’appui est en contact avec le fond de la pièce, l’axe radiaire supérieur frappe contre la bordure avant de la pièce. Cela permet de déterminer avec précision et précision la profondeur de fraissage du outil. La manipulation devient plus sûre et plus simple.
Fracination verticale
Lorsque le palier de butée roule sur le bord avant de la pièce à usiner, les butées radiales sont décollées du bord de la pièce.
Grâce à la conception spéciale du plateau d'appui, l'agrégat pneumatique peut être saisi très près de la pièce à usiner. Il en résulte une très bonne sensation de guidage sur toute la course de fraisage.
Position finale
Sur la face supérieure également, la distance de retournement est limitée par la butée radiale inférieure correspondante.
Outre une meilleure maniabilité, les butées radiales permettent de limiter ou d'éviter les traces de fraisage.
Si la bande de chant sur laquelle roule le palier de butée dépasse légèrement de la face supérieure, le palier de butée s'enfonce avec la fraise sur la face supérieure. Il peut en résulter un creux inesthétique sur la face supérieure de la bande de chant côté plateau. La butée radiale permet d'éviter cet affaissement. Il en va de même pour la face inférieure.
Variable
Utilisable pour les coins droit et gauche
Le rond de coin convient à toutes les extrémités, à droite comme à gauche. Pour une extrémité gauche, le rond de coin est simplement retourné et utilisé exactement à l’image du modèle original. Des modifications ou des adaptations ne sont pas nécessaires.
