affleureuse à bois
Caractéristiques techniques
- Friseuse de bordure en bois et rondelle d'angle dans une même machine
- Fracançage et arrondis de coins sans changement d'outil
- Conversion interchangeable entre le fraisage et le rabattage des coins
- Un entraînement d'air comprimé plus léger et plus puissant
- Une direction précise pour une finition nette des bords
Plage de prix : 790,00 € à 945,00 € hors TVA
Problème
Lors de la fabrication de meubles, deux étapes distinctes sont généralement nécessaires : d’abord le fraisage à la main et le fraisage à circonférence de la bordure collée, puis le tournage des angles.
Cela entraîne des changements supplémentaires d’outils, des temps de traitement plus longs et des déplacements inutiles entre les différentes machines. En particulier, pour des volumes de production réduits ou des commandes spéciales, la productivité diminue.
Solution
La fraise à bords MZ 100 90F combine le fraisage de bords et le tourage des angles dans un seul ensemble. Après le fraisage des bords excédentaires, le travail de la partie arrondie est effectué directement avec la même machine.
Cela simplifie les processus de travail, réduit le temps de traitement et assure des résultats uniformes. Pour les charpentiers, menuisiers et artisans de meubles, un processus efficace est ainsi possible grâce à une seule fraise à bords fins.
Fonctionnement
- Les bords en excès sont d’abord façonnés à la main.
- La machine est ensuite utilisée directement pour les rondes de corners.
- La guidage intégré assure une image de fraissage propre.
- Le moteur à air comprimé permet un travail précis et peu fatiguant.
- Le fraisage et les rondelles d’angle sont réalisés sans changement de machine.
Principaux points techniques
- Fracatrice pour bois avec rondelle intégrée pour les angles
- Deux étapes de traitement dans une machine
- Économie de temps grâce à un changement de machine moins fréquent
- Idéal pour le bois, les plaques revêtues et les matériaux de finition
- Haute précision de répétition
- Manipulation ergonomique
- Des résultats de fraissage propres et reproductibles
- Convient aux applications artisanales et industrielles
Cas d'utilisation
- Fraisage précis des bords recourbés sur des éléments de mobilier
- Rondelles de bordure
- Traitement des planchers de cuisine
- Mobilier et aménagements intérieurs
- Fabrication de séries et de pièces dans les ateliers de menuiserie, les scieries et l’industrie
Avant
Les bords en excès doivent d’abord être traités avec une fraiseuse et ensuite arrondis manuellement ou avec une deuxième machine. Cela augmente le temps de traitement et complique l’obtention de résultats constants.
Par la suite
Avec une machine, les bords sont façonnés à la même épaisseur et les angles sont arrondis avec précision. Le produit fini présente une apparence de haute qualité et peut être transformé sans aucune autre opération de finition supplémentaire.
Contenu de la livraison
- Fracatrice pour bois MZ 100 90F
- Filet monté et pré-configuré
- Unité de rondelles intégrée (optionnelle)
- Mode d'emploi
- Outils
- Test run before delivery
Caractéristiques techniques
| Caractéristiques | Valeur |
|---|---|
| Moteur | Moteur électrique |
| Domaine d'application | Fracage à circonférence, fraisage à rayon, fraisage à facettes et fraisage de coins |
| Méthode de traitement | Coutures en bois et meubles |
| Fonction de fraise | Faire fraiser les bords en excès |
| Fonction d'angle | Rondelles intégrées aux angles |
| Application | Guidé à la main |
| Matériaux | Bois, plaques revêtues, matériaux de bordure |
| Conception de machine | Machine combinée de fraisage + tournage de coins |
| UGS | mz-100-90f |
Vous souhaitez tester notre produit ou l'acheter ?

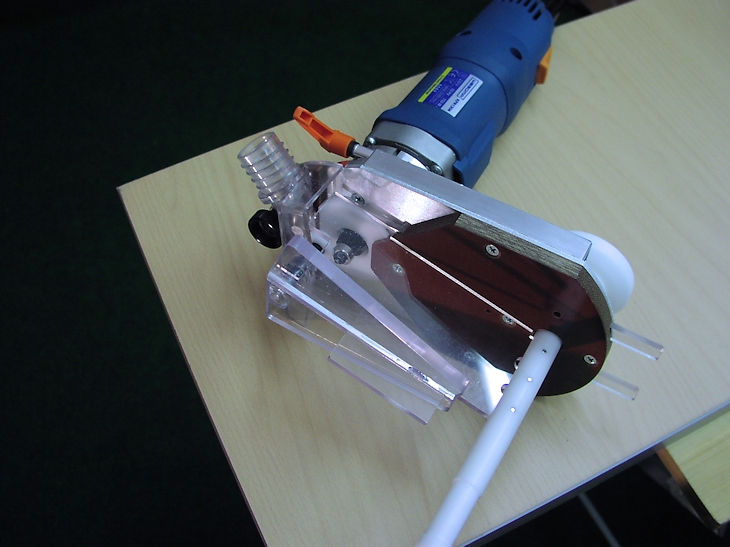

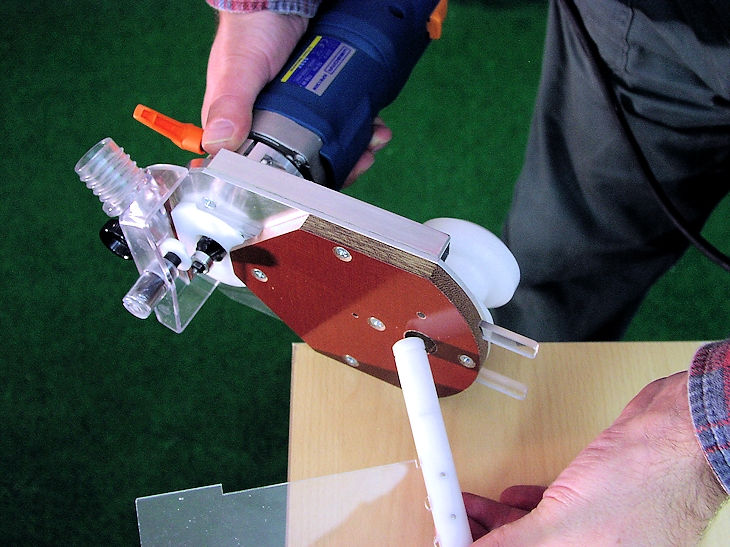

L’outil de coupe à angle de Heßler est fixé dans une prise de griffes lors de la coupe des bords longitudinaux. Ainsi, lors de la conversion vers la coupe des angles, il est toujours à portée de main. Le grand manche, associé à une grande surface de travail, assure une guidage sûr de la fraise pour le travail des bords.
L'usinage des arêtes longitudinales peut être effectué avec un dépassement de l'arête. Il n'est pas nécessaire de fraiser l'arête au préalable pour l'affleurer.
Grâce à la pression glissante de la butée Heßler sur la face supérieure de la pièce à usiner, l'unité d'entraînement est maintenue en toute sécurité à l'horizontale. Lorsque la butée Heßler glisse sur la face supérieure de la pièce à usiner, le palier de butée de la fraise est pressé contre la pièce à usiner et le dépassement de chant est enlevé proprement.
Le plateau Vario comprend l’élément de support blanc, semblable à un col, ainsi que le col de réglage autour du foret. Le col de réglage peut être ajusté au niveau de la grande plaque de support selon l’axe de l’outil. Cela permet d’augmenter la surface de support du bois sur la fraise de bordure. De même, il peut être ajusté à nouveau.
La commande se fait sur le côté de la poignée par deux éléments coulissants.
Pour l'usinage des coins, la butée Heßler est retirée verticalement vers le haut de la poignée et réinsérée du côté de l'appui. La protection contre les copeaux et la saisie est amenée jusqu'au support de la pièce à usiner. Il s'étend au-dessus de la fraise jusqu'à l'adaptateur d'aspiration. La fraise d'angle peut maintenant tourner autour de l'axe de la butée Heßler.
Avec le support Vario, une autre caractéristique unique est proposée.
Le support Vario permet de combiner en une seule machine ce qui nécessitait jusqu'à présent deux machines ou une machine avec deux adaptateurs : un support de pièce avec une délimitation en V pour recevoir un dépassement de chant lors du fraisage de chants longitudinaux et un plateau fermé pour l'usinage d'angles. Avec le support Vario, la fraise ne peut plus être enfoncée dans la pièce lors du fraisage d'angle.
Approche sensible de la fraise
La transmission du mandrin dans la direction de l’axe se fait en tournant l’ensemble d’entraînement verticalement. Pourtant, l’ensemble d’entraînement de cette fraise à bords tranchants fixe parfaitement le bois grâce au levier orange de serrage. Il n’est pas possible, en aucun état de fonctionnement, d’atteindre l’ensemble d’entraînement avec les doigts. Cela garantit la sécurité.
Réglage de la position de l'interrupteur
La position de l'interrupteur marche/arrêt peut être modifiée de 4×90° à chaque position d'approche, ce qui permet une mise en marche/arrêt confortable. Si l'unité d'entraînement est retirée avec la fraise, la position d'approche est maintenue très précisément.
Frein de palier de démarrage
Grâce au frein intégré, le palier de butée est freiné avant d'entrer en contact avec la pièce à usiner. Il n'y a pas de marques d'usure ou de traces de freinage. Le frein est conçu de manière à ce que la butée puisse rouler sans laisser de traces après le contact avec la pièce.
Construction solide
La fraise à bords multiples Holz est fabriquée sans pièces en métal, à l'exception de l'ensemble moteur. Des matériaux massifs sont utilisés qui sont traités par tournage, fraisage ou autres procédés de cisaillement. Malgré cela, le poids ne dépasse pas 2,5 kg.
