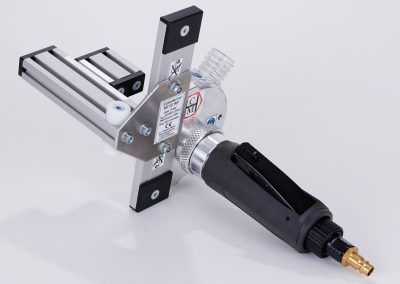

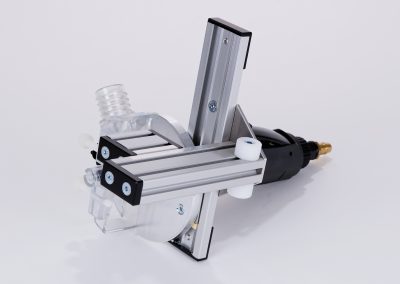

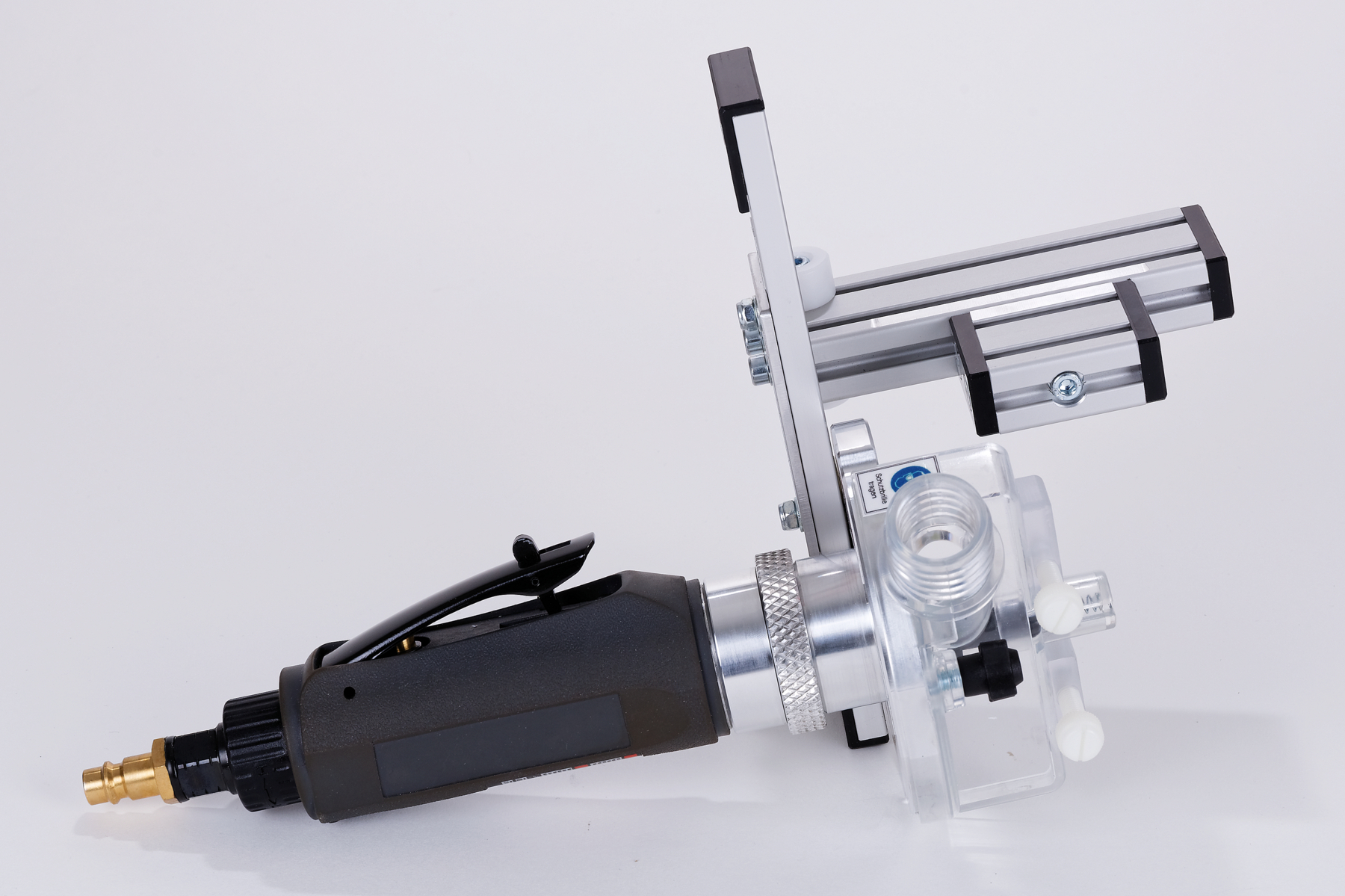

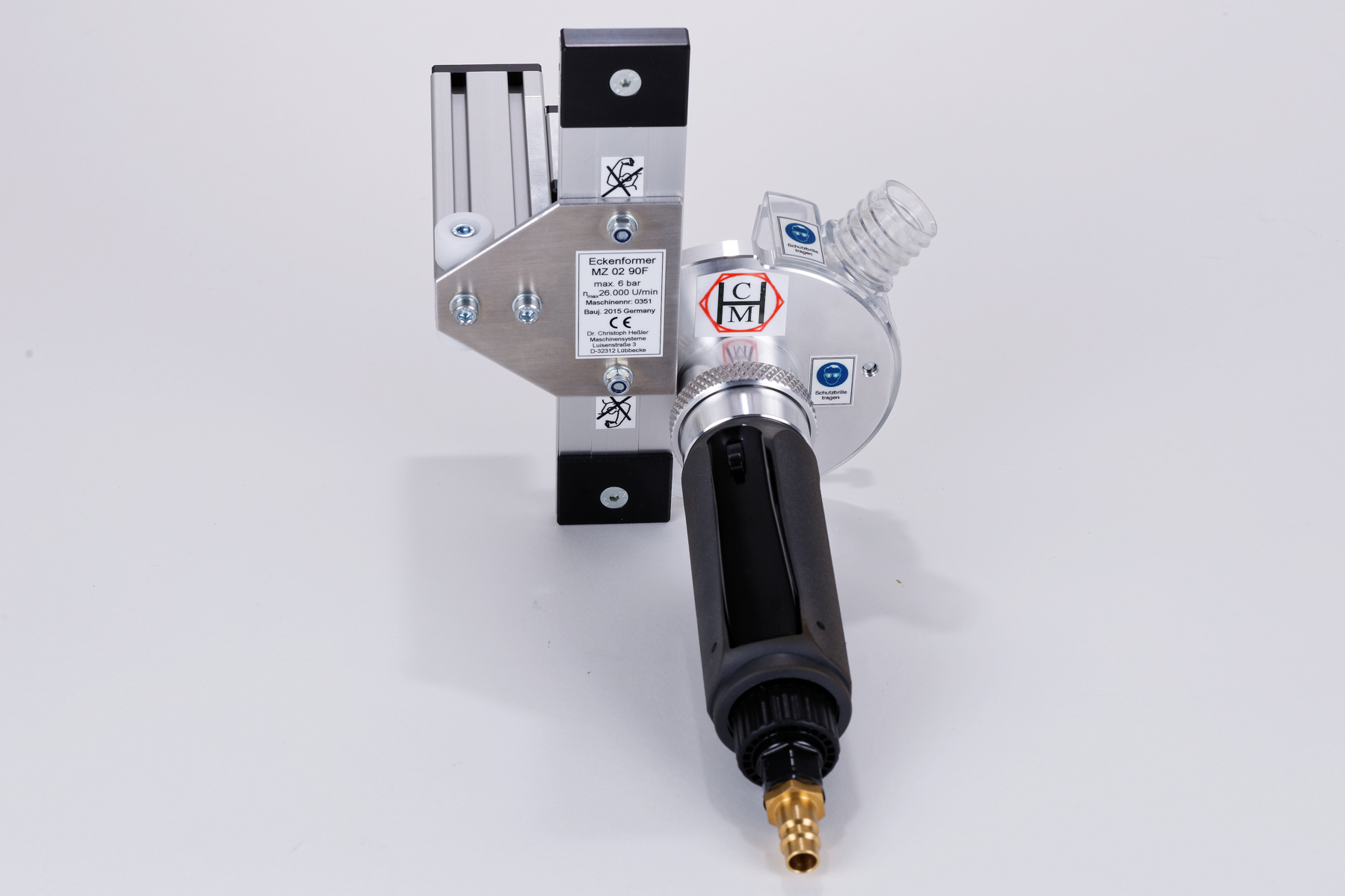

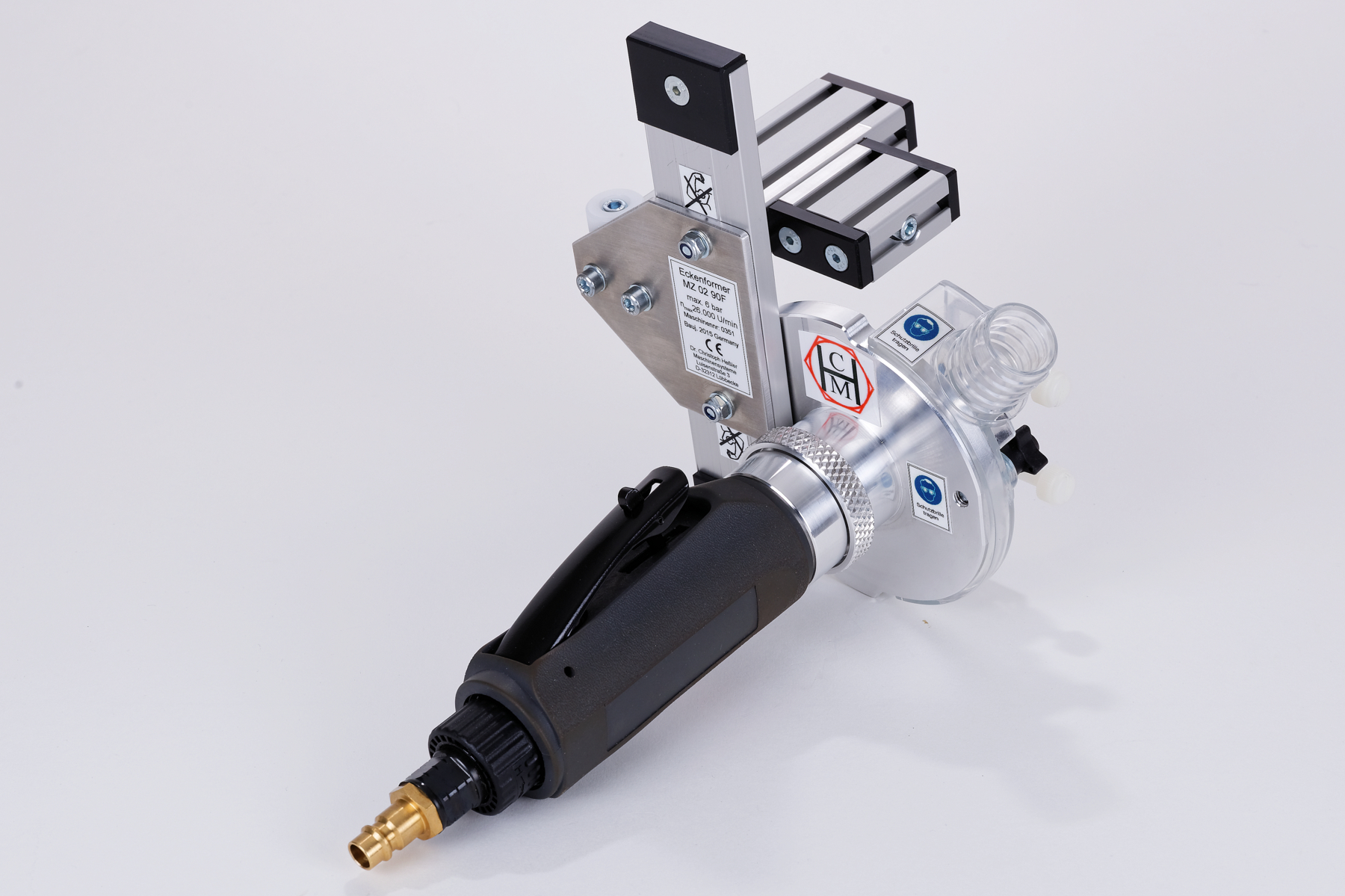

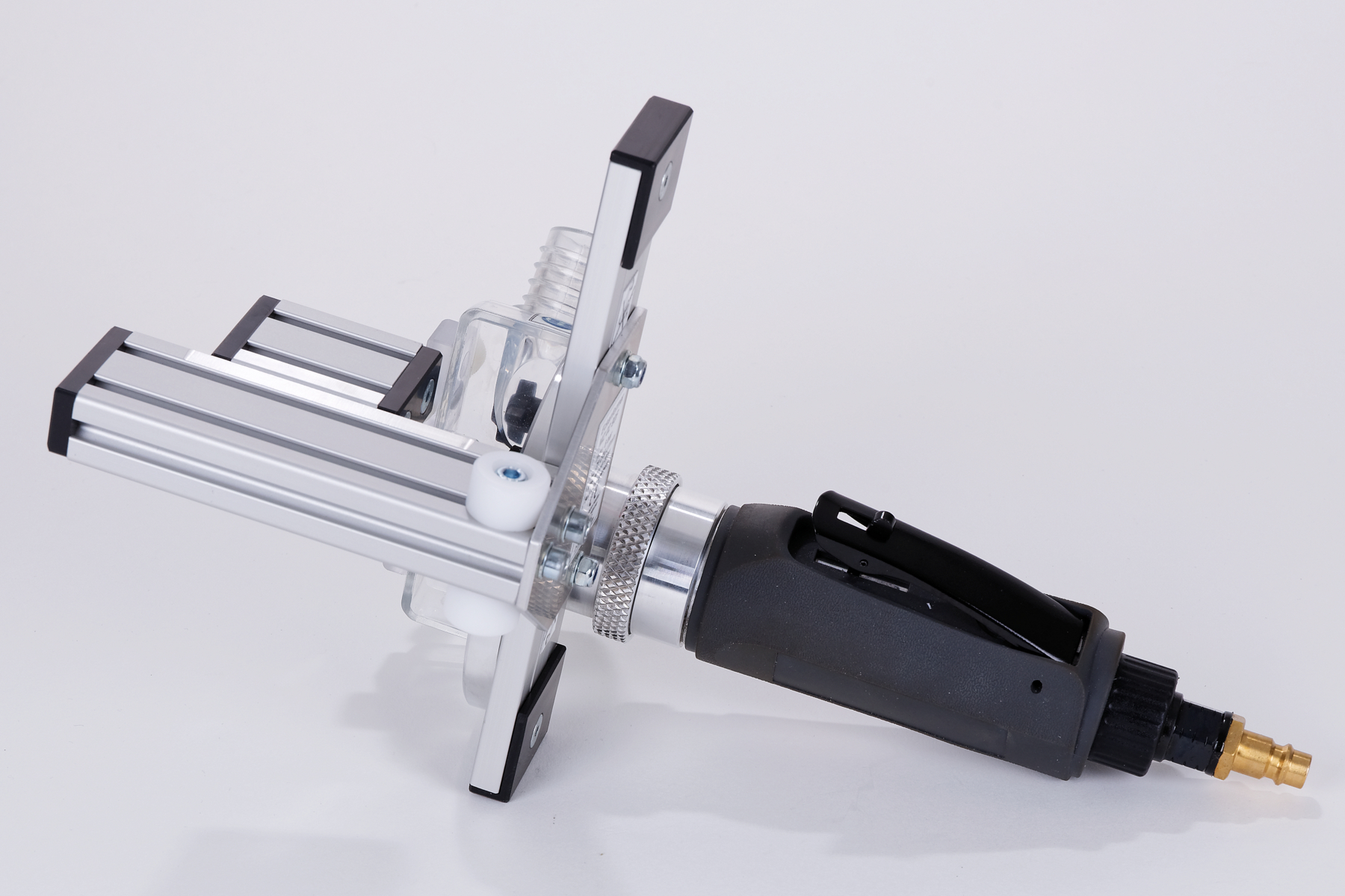

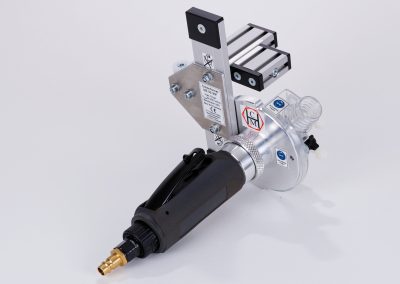

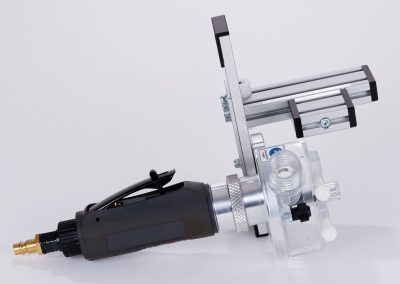

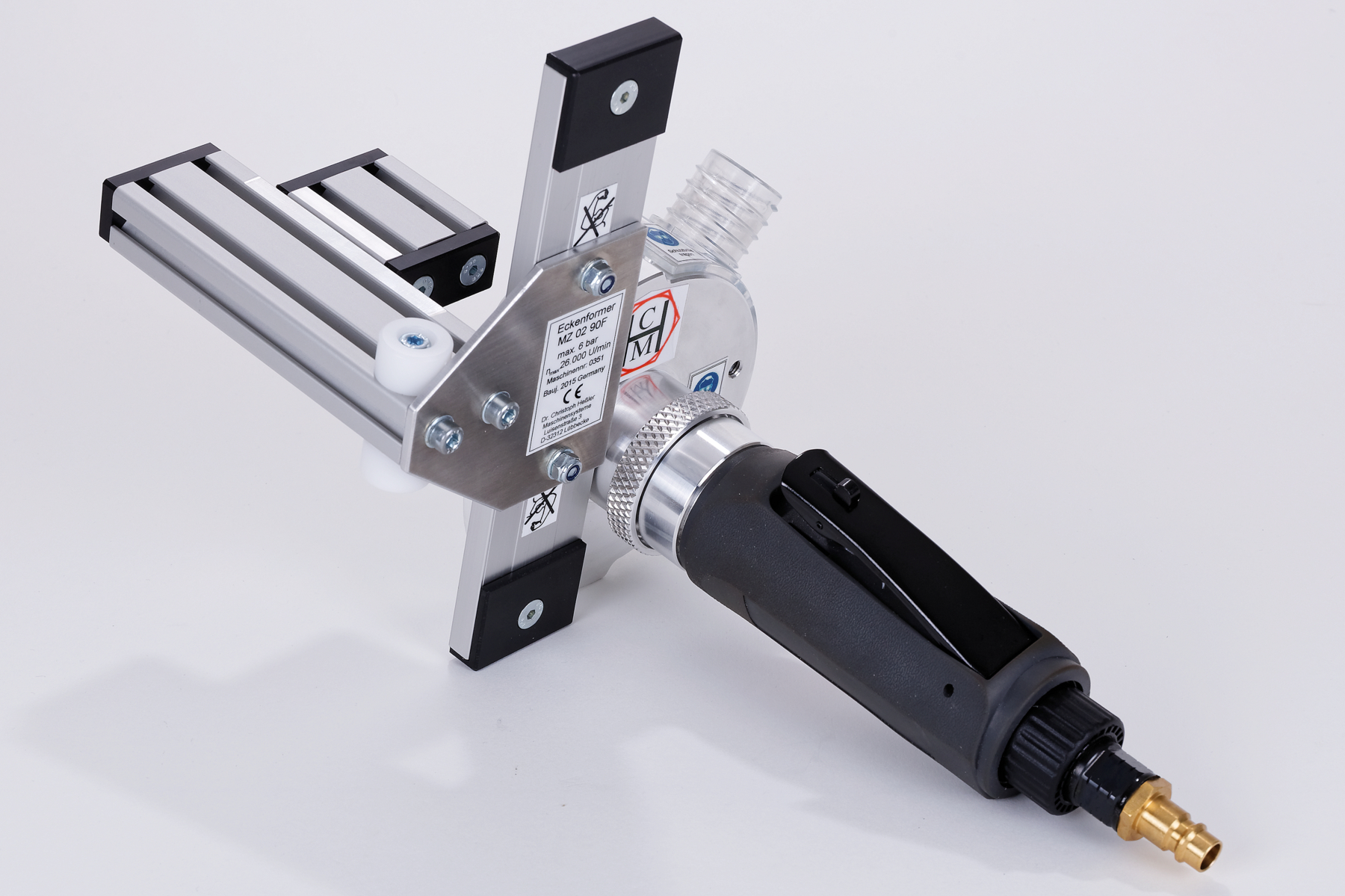

Hörnavrundare MZ 02 90F
Tekniska egenskaper
- Precisa 90°-vinklar utan suddig bild
- Rent fräsresultat
- Mycket bra hantering
- Ljudreducerad motor med inställning av varvtal
- Mycket enkelt: 1,4 kg
- Varvtal justerbart upp till 24 000 varv/min
620,00 € utan moms.
3 i lager
Problem:
Många kantlimmaskiner har ingen kopieringsenhet, Detta gör att hörnen måste bearbetas manuellt – vilket ofta tar tid eller inte ger önskat resultat.
Lösning:
Den Hörnavrundare MZ 02 90F Ger ett oklippt och exakt 90°-vinkelförhållande med en ren skärresultat. Det ersätter dyra kopieringsaggregat och ger reproducerbara resultat på sekunder.
Funktionsprincip
- Guide som rakt hållhjälpmedel med stödarm för arbetsstycke
- Lätt tryckluftmotor med standardfräs R2
- Justerbara radiale tryck för exakt frädstorlek
- Anlauflagerbroms direkt på maskinen
- Kan användas för höger- och vänsterkant (spegelbildligt)
Tekniska höjdpunkter
- Precise 90° corner rounds
- Ljudreducerad motor med inställning av varvtal
- Mycket lätt aggregat (1,4 kg)
- Robust och underhållsfri ledare
- Radialt tryck förhindrar frässpår
- Optimell hantering tack vare stötdämpande plattan
- Lämplig för höger- och vänsterhörn
- Ideal för softforming‑profiler
- En alternativ till såg, kniv och mejsel
Användningsfall (Use Cases)
- Hörnrundningar på möbeldelar
- Efterbearbetning vid kantlimmaskiner utan kopieraggregat
- Bearbetning av böjda sidor
- Softforming-profiler
- Precisionskantbearbetning inom snickeri och byggnadsindustrin
Före:
Skärda, avklippta eller överhängande kanter vid hörn som måste bearbetas manuellt och ofta lämnar synliga spår.
Senare:
Renoverade hörn, jämn yta, inga slipspår, professionell kvalitet.
Leveransens omfattning
- Maskin Eckenrunder MZ 02 90F
- Förinställd fräs
- Testkörning av trä/plast i fabriken
- Standardutrustning för luftkompressorer – olja
- Bruksanvisning
- Verktyg
3 i lager
Tekniska data
| Egenskap | Värde |
|---|---|
| Drift | Tryckluftmotor |
| Rotationshastighet | upp till 24 000 U/min, inställbar |
| Tryck | max. 6 bar |
| Luftförbrukning | ca. 400 l/min |
| Spännskruv | Skaft 8 mm, valfritt 6 mm |
| Fräsar för fräsning | Skaft 8 mm, standard R 2 mm, monterat, inställt |
| Grundplatta | Metall, aluminiumprofil, lätt och robust, stötdämpande platta med fäste |
| Vikt | Mycket lätt (pneumatisk), 1,4 kg |
| Artikelnummer | eckenrunder-mz-02-90f |
Vill du testa eller köpa vår produkt?

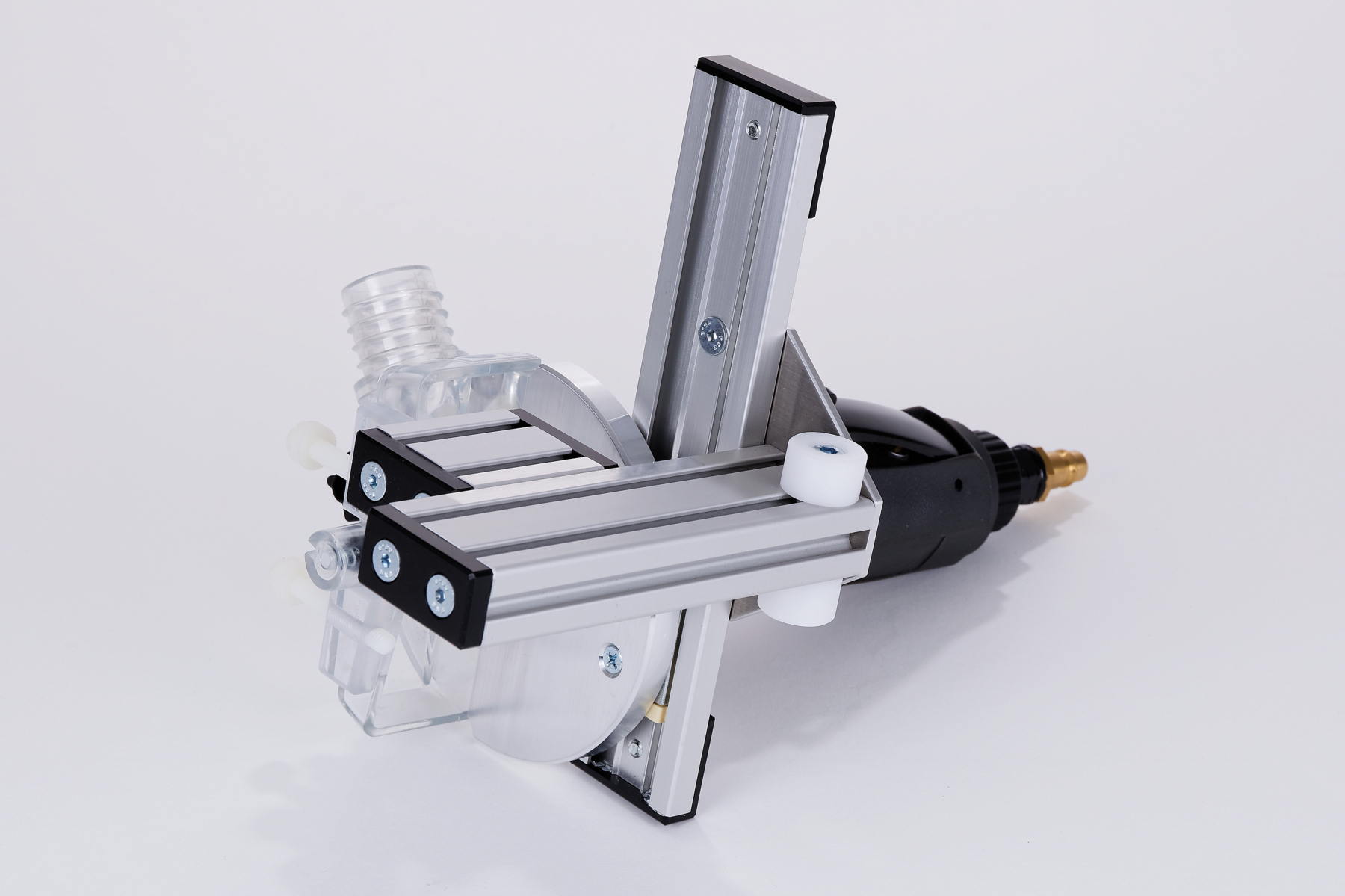

Förberedelser inför höger hörna: Guide- och stödarm
Den här rundade hörn är utrustad med ett underhållsfri led som eliminerar oskärpa. Den positioneras genom att lätt trycka på understödet mot arbetsstycket i vertikal riktning. På undersidan av stödet finns rundade infästningar på båda sidor, vilket gör att stödbilden är mycket bekväm att använda.
Startposition: Inställningsbar radieavstämning nedtill
På sugadaptern är två skruvar fästa, som pekar i riktning mot verktygets radie och därför kallas radiale stötdämpare. I den nedre positionen på verktygets kant, när den nedre lagret ligger mot underdelen av arbetsstycket, stöter den övre radiale stöten mot den främre arbetsstyckskanten. På så sätt styrs skärningen exakt och noggrant, vilket gör att verktyget kan fräsas i finare och exaktare intervaller. Manipuleringen blir säkrare och enklare.
Vertikal fräsning
När trycklagret rullar över arbetsstyckets framkant lyfts de radiella stoppen bort från arbetsstyckets kant.
Tack vare den speciella utformningen av stödskivan kan den pneumatiska enheten hållas mycket nära arbetsstycket. Detta resulterar i en mycket bra styrkänsla över hela fräsvägen.
Slutposition
Även på ovansidan begränsas vältningsbanan av det tillhörande nedre radiella stoppet.
Förutom bättre hantering begränsar eller förhindrar de radiella stoppen frässpår.
Om kantlisten, som trycklagret rullar över, sticker ut en aning över ovansidan, sjunker trycklagret ned på ovansidan med fräsen. Detta kan resultera i en ful fördjupning på ovansidan av kantlisten på skivsidan. Det radiella stoppet kan förhindra att det sjunker ner. Samma sak gäller för undersidan.
Variabel
Kan användas för höger- och vänsterhörn
Eckrundningen kan användas i både höger- och vänsterkant. För en vänster kant vänds den bara om och används exakt spegelvänd. Byten eller modifieringar är inte nödvändiga för detta ändamål.
