Kantfräs 45 grader för skuren kant
Tekniska egenskaper
- Kantfräsar för skjutande smala sidor med 45°
- Andra vinklar och hörn kan tillverkas enligt kundens önskemål
- Används för att få till en rundning av kantar på skjutna ytor
- Radius enligt kundens önskemål, standard är R2
- Set av två fräser för spetsig och platt sida
- Hartmetallskärning med optimerad skärningsgeometri
- Anlauflager i stål med passande anslutningsring
Prisintervall: 193,00 € till 386,00 € utan moms.
Problem
På skjutande sidor och 45°-ytor måste de fastsatta kanterna vara rena. rundade Skivor. För den spetsiga och platta sidan av en skråning krävs olika verktygsegenskaper.
Lösning
Kantfräsen är speciellt utvecklad för att passa in i befintliga maskiner. Skrå sidor kan fräsa en radie av. För bearbetning finns utformningar för den spetsiga och den stubba sidan tillgängliga.

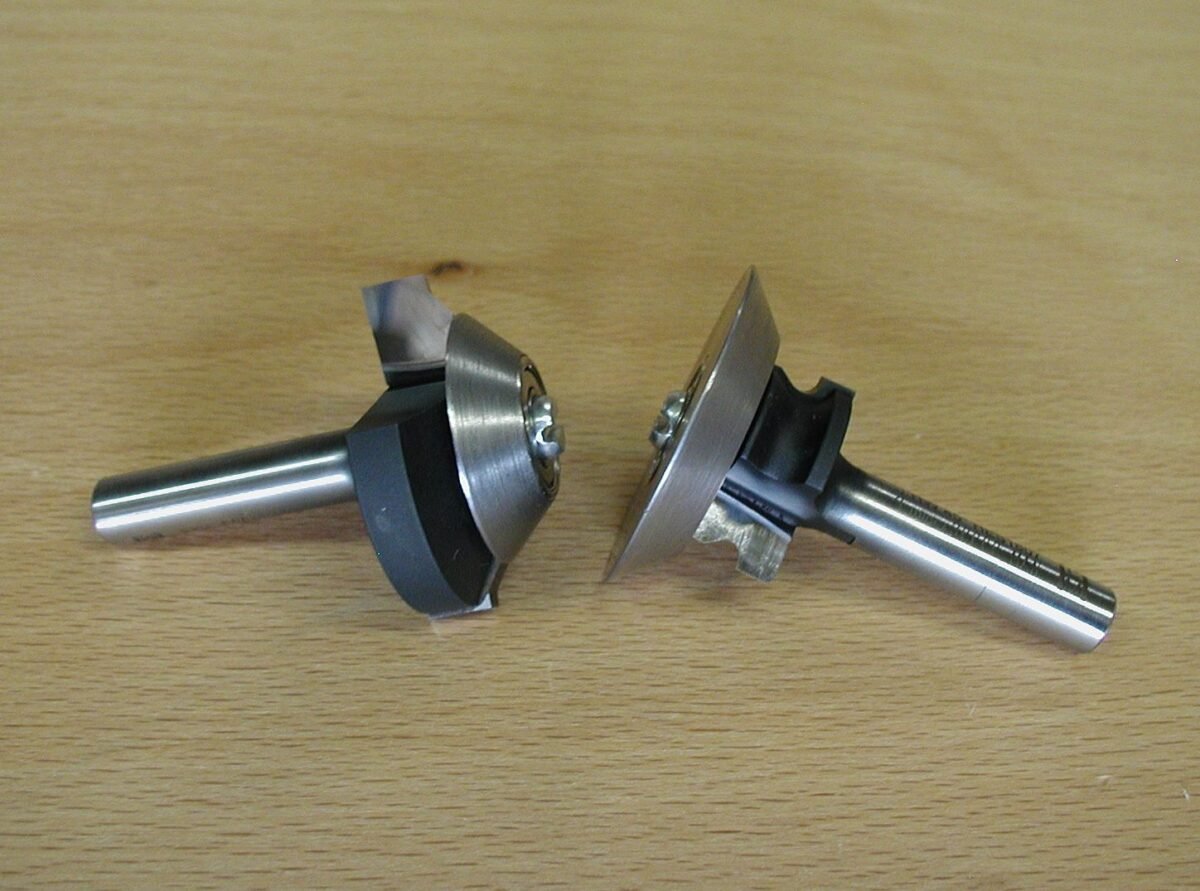

Fräsersetet består av två fräser med respektive en anslutningsplatta med anslutningsring.
Funktionsprincip
- Kantfräsen används på en redan befintlig kantvinkel.
- Ju lägre kantöverflödet är, desto bättre är den frästa ytan.
- En radie fräsas ut på den sluttande ytan.
- Startlageret leder fräsen längs kanten.
- Enligt verktyget används utförandet för den spetsiga eller platta sidan.
- Resultatet är en rak och väl avrundad kant.
Tekniska höjdpunkter
- Kantfräsar för 45°-vinklar
- Frässet för spetsig och platt yta
- 2 skäreggar av hårdmetall
- Optimerad geometri för skäreggar
- Axiallager av stål
- Anslutningsring som passar till respektive vinkel
- Radius kan väljas fritt
- Standardradie R2
- Högeffektiv enkelstansproduktion
Användningsområden
- Avrundning av fastsatta kanter på sluttande smala sidor
- Vinklade möbelframsidor
- Träkonstruktioner med 45°-vinkling
- Plastdelar med skarp smal kant
- Enskilda vinklar och radier på begäran
7. Tidigare
Det finns redan en skuren smal kant där ingen radiebearbetning har utförts ännu.
8. Senare
En radie har frästs in i den befintliga skråkan. Detta ger en rundad kant vid den skråa smala sidan.
Leveransens omfattning
- Varken fräser för den spetsiga sidan
- Eller fräser för den tomma sidan
- Eller frässet
- Anslutningsring som passar till vinkeln
Tekniska data
| Egenskap | Värde |
|---|---|
| Produkttyp | Kantfräs för att avrundning av skrovliga kanter |
| Vinklar | 45° eller enligt kundens önskemål |
| Redogörelser | Toppsidans sida / Dolt sidans sida |
| Skärning | 2 Hartmetall-skärblad |
| Skärningsgeometri | Optimerat |
| Förvaringslager | Stål med anslutningsring |
| Radius | R2 eller enligt kundens önskemål |
| Skaft | 8 mm |
| Rotationshastighet | upp till max 30 000 varv/min |
| Materialer | Trä och plast |
| Max. kantöverhäng | 3 mm |
| Artikel / Modell | kantfraser-med-45-graders-skrakant |
